修改尺寸位置-移动尺寸值

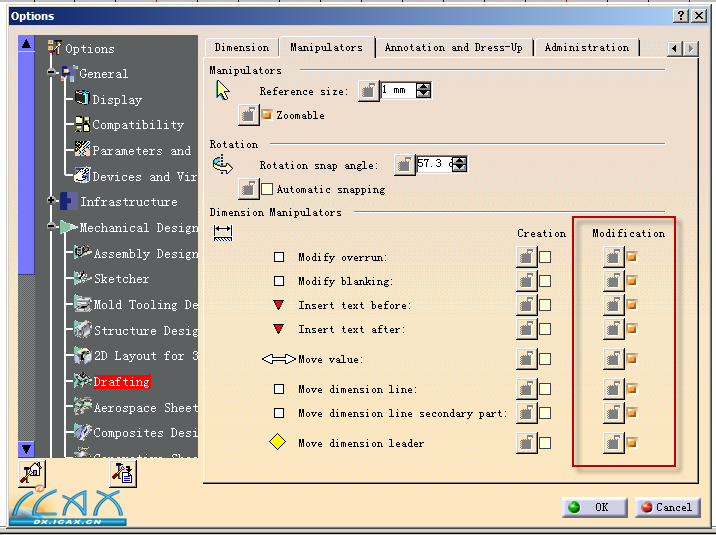

5.73修改尺寸位置 1：移动尺寸值 1) 单击下拉菜单Tools->Option->Mechanica->Drafting 打开工程图配置界面，切换到操作器(Manipulators) 页面，勾选所有修改尺寸时显示的操作选项。如下图：

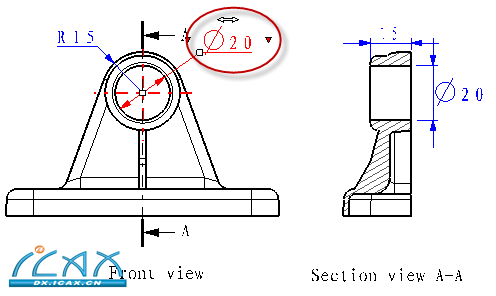

2）打开\Training Part\Drafting\Move Value.CATDrawing文件，选上要编辑的尺寸，出现移动箭头符号  。如下图：
3）选上箭头符号，按住鼠标左键不放，移动尺寸值。如下图：
|
