[Solid Edge入门] 第五章 练习

练习

第1步：新建一个传统ISO 零件文件。

第2步：创建一个旋转拉伸特征。

注：

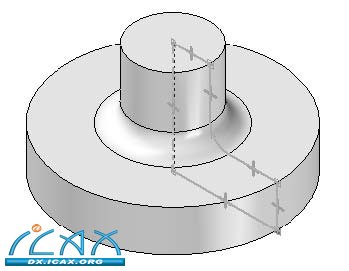

这是一个类似车轮的圆形零件。以下是两种此类零件的最简便的建模方法：拉伸圆形轮廓，或者旋转模型横截面轮廓。在本例中，使用第二种方法。

在Home（主目录）选项卡上，选择Solids（实体）组中的Revolve（旋转）命令。

选择如图所示的参考平面。

选择平面之后，Solid Edge显示一个轮廓视图，其中选定的参考平面与该窗口平行。窗口中新的十字线是其他两个参考平面的边缘投影视图。

第3步：下一步是绘制一个代表旋转拉伸特征横截面的2D轮廓。

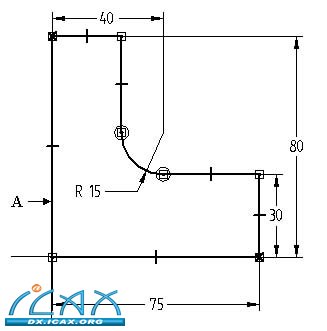

绘制图示的轮廓。

在Draw（绘图）组中，选择Axis of Revolution（旋转轴）命令。 旋转特征必须有一个定义轮廓旋转方式的旋转轴。使用轮廓中的某条线段定义旋转轴。

选择上一张图中的线段A作为旋转轴。注意该线段的线型从实线变为虚线，表明它已被标识为旋转轴。一个旋转特征只能有一个旋转轴。

轮廓构造步骤已完成。选择Close Sketch（关闭草图）命令。
