GibbsCAM 曲面铣削教程 一、打开 GibbsCAM，选择  ，调入零件，进入编程界面。

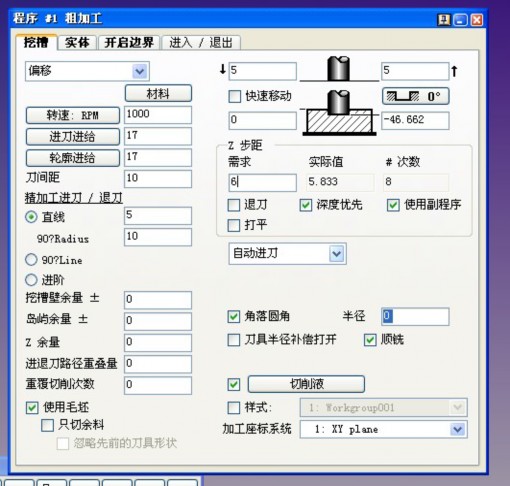

二、建一把  25 的铣刀，进行开粗，参数设置如下：

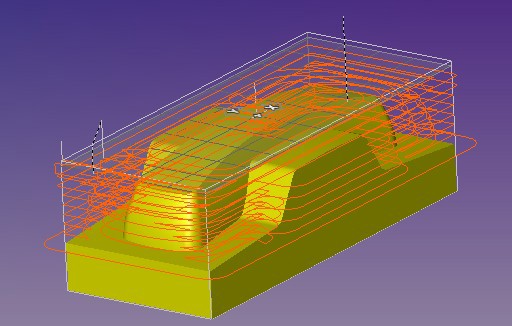

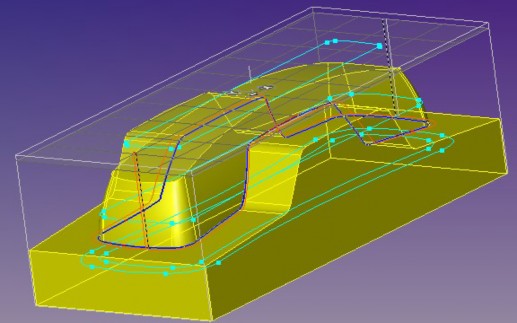

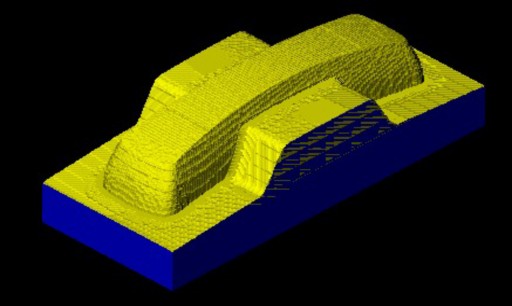

当参数设置好以后，选中实体，点击加工面板中的 按钮，生成刀路如图所示：

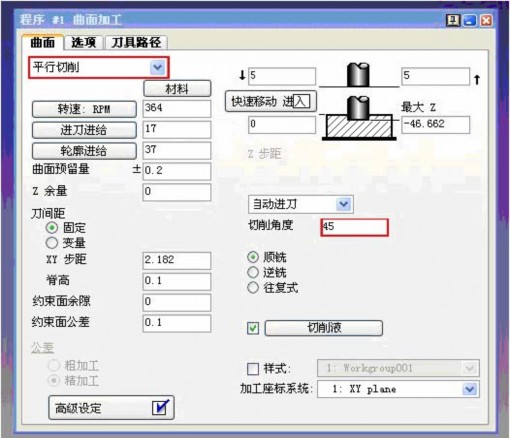

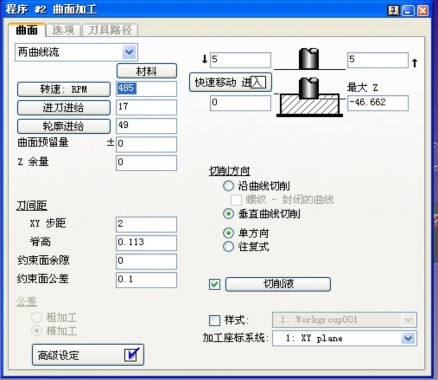

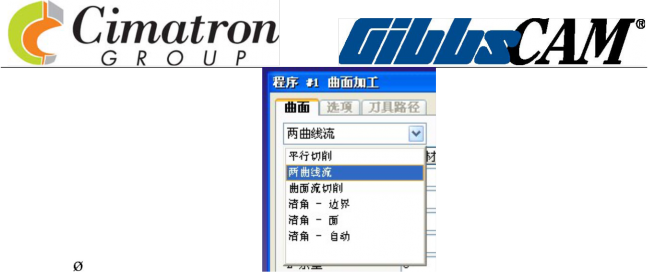

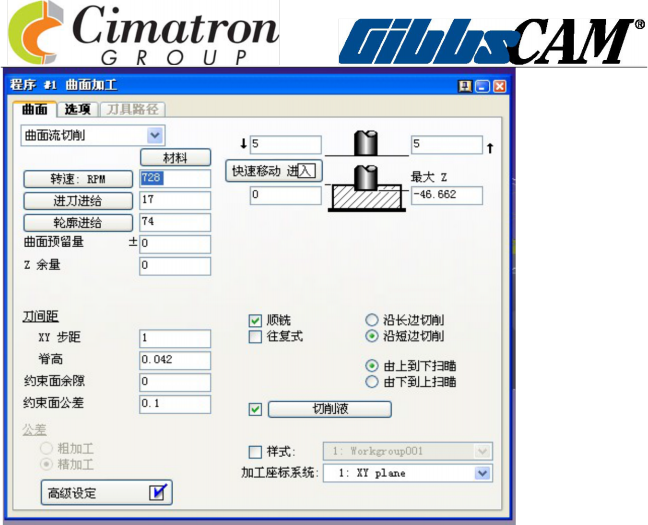

三、建立一把  12 的球头刀，与加工面板中的曲面铣削功能 一起拖入到过程列表中，在弹出的程序对 话框中设置参数如下：

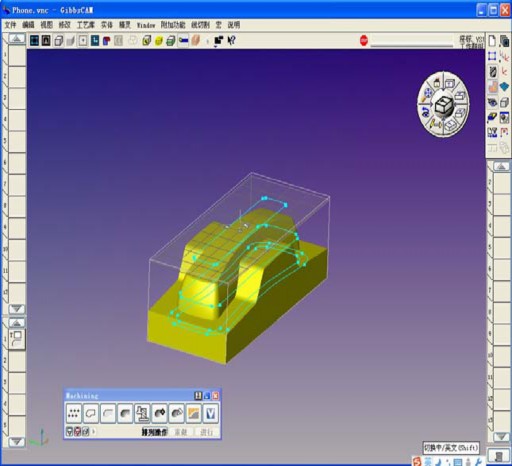

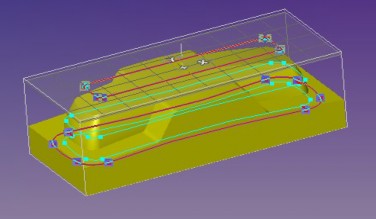

参数设置好以后，我们选择面作为加工特征，点选任务栏中的选面按钮 ，如图所示（其中黄色的为选 中部分）：

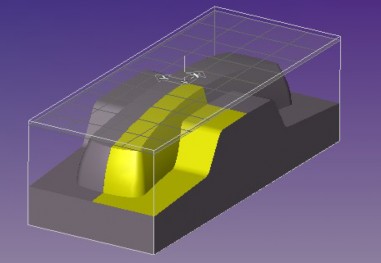

考虑到本零件的工艺要求，我们分四部分进行加工。此时，点击加工面板中的 ，生成的刀路轨迹 如图所示：

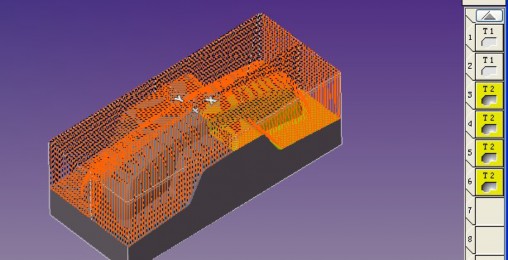

接下来我们再对剩余的面进行加工，除了所选择的面不同外，其余的参数基本上不变，只需要在  中的切削角度（角度设置分别是 45，-45，135，-135）改变一下即可，在这里 不做演示了，最后结果请看下图：
四、建一把 9 的球头刀，用曲面加工中的 进行粗加工。参数设置见图：
选择如图所示的两条线作为加工特征（同时要选中实体）：

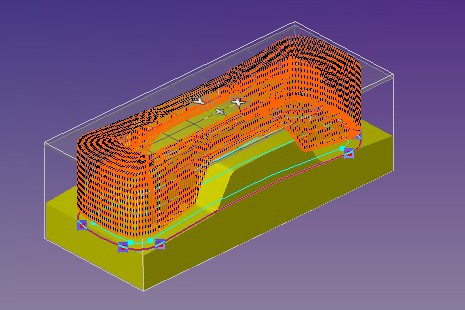

点击 ，生成刀路如图所示：

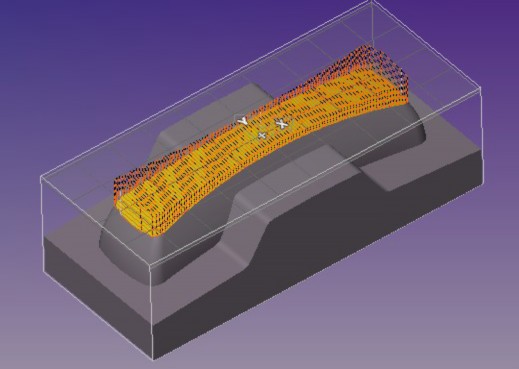

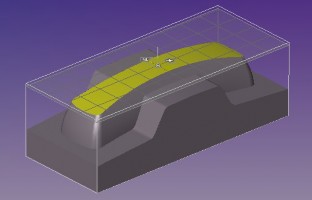

五，建一把  6 的球刀，对上表面进行精加工操作。选择曲面加工功能中的 策略， 选择任务栏中的选面按钮 ，如图所示：
点击 ，生成的刀路轨迹如图所示：
六，建一把  6 的平底立铣刀，与曲面加工中的 策略进行清根操作。程序对话框 如图所示：
点选任务栏中的选边按钮  ，选择图中边（蓝色部分为所选边）作为加工标记（此时应当选中实体）， 点击 ，生成刀路轨迹如图所示：
基本完成了工件的编程。 七，模拟仿真 当所有操作都完成以后，我们就需要模拟仿真。在仿真中可以直观的观察刀具的运行轨迹，加工所需要的 时间以及是否有干涉等。
|
