创建缩放

3.66 创建缩放

1：等比例缩放（Scaling）创建

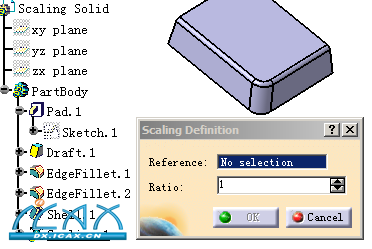

1）打开\Training Part\Part Design\Scaling Solid.CATPart文件，单击转换工具栏里的等比例缩放指令

，出现定义对话框。

2) 选择要参考的缩放点，输入比例2，可以快速预览到原图形按2倍系数的缩大了。

3）单击确认完成创建。

2：不等比例缩放

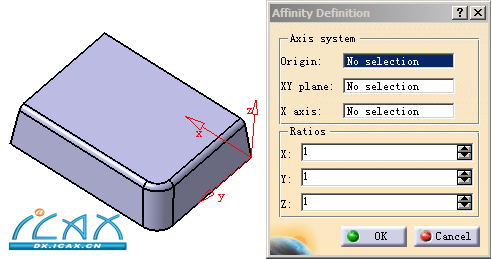

1）打开\Training Part\Part Design\Scaling Solid.CATPart文件，单击转换工具栏里的不等比例缩放指令

，出现定义对话框。

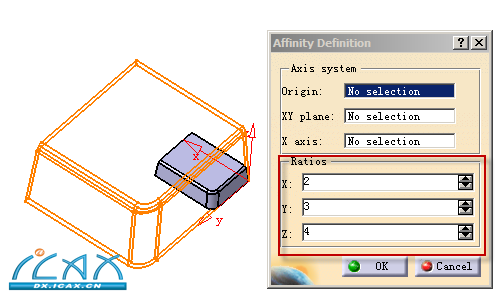

2）在相应的比例系数值里输入如下图的值，点确认完成。

（注：默认的参考点是默认坐标的零点，如果需要修改原点，可以自定义选择参考点与坐标参考轴线）
