[Solid Edge入门] 第六章 基于轮廓的特征

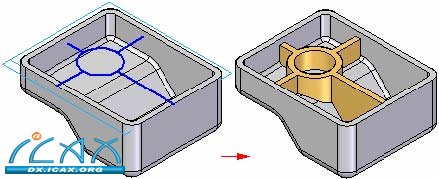

构造的筋板网格筋垂直于草图平面。筋板厚度总是在筋板草图的两侧对称布置。这与Rib（筋板）命令不同，该命令可为筋板指定材料的某个侧面。

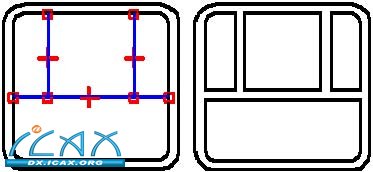

在使用Extend Profile（延伸轮廓）选项构造复杂的网格筋时，结果可能会受到轮廓元素顶点上连接关系的影响。例如，如果垂直轮廓线（A）与水平线之间没有应用连接关系，则对应的筋板延伸到零件的边缘。

如果对顶点应用连接关系，则不延伸筋板。

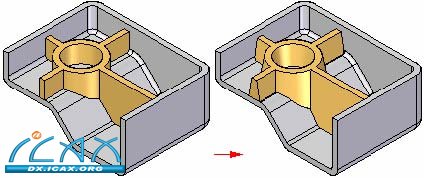

还可指定在垂直于轮廓平面的网格筋特征的面上添加拔模特征。

Web Network（网格筋）命令栏

Treatment Options（处理选项）对话框
