[Solid Edge入门] 第八章 重新利用特征

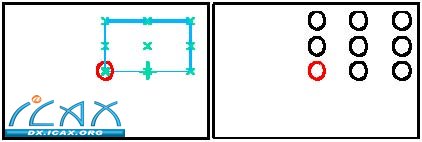

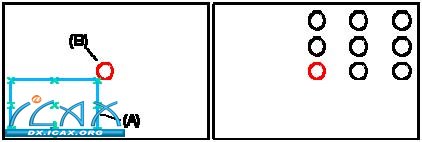

但在操作大型或复杂的阵列时，您可能会发现如果使绘制的阵列轮廓对齐父元素，会更容易构造阵列。

注：

您只能重新利用作为草图绘制的阵列轮廓。

控制阵列轮廓

阵列轮廓与Solid Edge中的其他轮廓完全一样。必须通过应用关系和尺寸标注实现精确控制。您还可使用Variable Table（变量表）定义阵列轮廓尺寸标注与模型中其他尺寸标注之间的变量。

指定阵列类型

您可使用Pattern（阵列）命令创建矩形和圆形阵列。打开轮廓窗口后，通过点击Features（特征）选项卡上的Rectangular Pattern（矩形阵列）或者Circular Pattern（圆形阵列）选择阵列类型。此外还可通过绘制作为构造几何体的线段、圆弧和其他元素，对阵列轮廓进行定义。

注：

关闭轮廓窗口时，绘制的任何线段、圆弧和圆都将自动转换为构造几何体。
