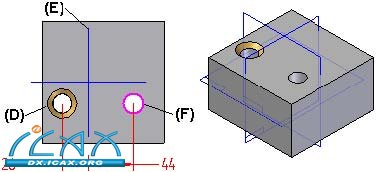

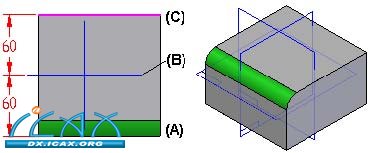

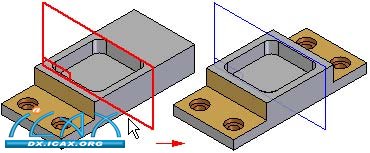

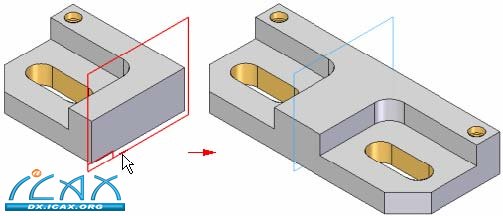

另外，如果希望在边缘（F）上添加倒角，以参考平面（E）为镜面镜像倒角（D）时会导致失败，因为父边缘相对于参考平面并不对称。在这种情况下，可使用Chamfer（倒角）命令或在两条边缘的中点处创建一个参考平面来添加处理特征。

阵列命令（3D特征）

注：

在装配环境中，该命令称为Pattern Assembly Feature（阵列装配特征）。

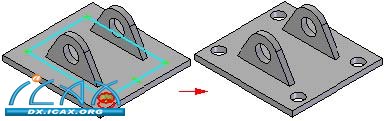

为选定元素构造一个矩形或圆形阵列。您可选择零件特征、装配特征、边缘、表面或设计体作为阵列的父元素。例如，可构造一个孔特征，然后使用孔特征作为阵列的父元素构造一个孔的矩形阵列。

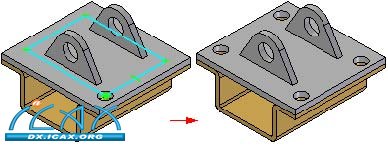

在装配中，可阵列装配特征，这样就能在一次操作中修改两个或多个零件。

通过抑制单个阵列元素可定义阵列中的间隙，以便避开其他特征。

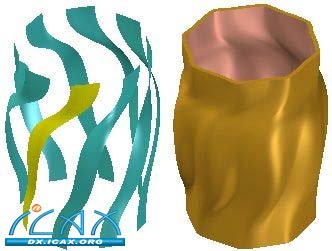

在构造使用自由形状曲面的模型时，阵列元素而非特征的方法很实用。例如，您可构造一个放样曲面，然后构造一个放样曲面的圆形阵列。

步骤

定义阵列特征的基本步骤是：

• 选择要阵列的几何体。

• 绘制阵列轮廓或选择现有的阵列草图。

• 选择被阵列修改的零件（仅限装配文档）。在构造一个阵列时，还可使用命令栏上的Fast（快速）和Smart（智能）选项指定该阵列是快速阵列还是智能阵列。在创建或编辑阵列期间可随时设置这些选项。
如需进一步了解智能和快速阵列，请参见以下帮助主题：

• 阵列特征

• 阵列命令栏
