[Solid Edge高级技巧]第五章 练习 - 获取和放置尺寸标注

第2步：首先在正视图上开始练习。从零件模型中获取尺寸标注。

放大正视图。

在Dimension（尺寸标注）组中，选择Retrieve Dimensions（调入尺寸）命令。

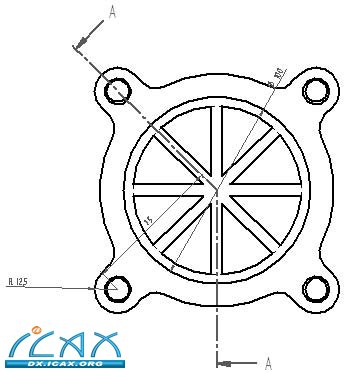

点击正视图以获取在创建模型时使用的尺寸标注。

第3步：删除和替换尺寸标注。重定位尺寸标注。 

删除100 mm直径尺寸标注。稍后将该尺寸标注放到剖视图上。

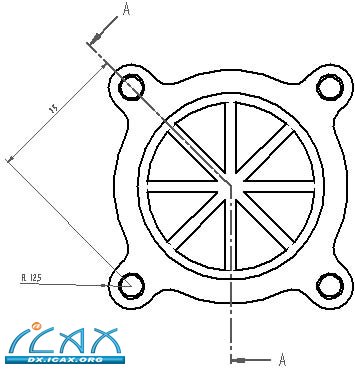

重定位图示的75 mm尺寸标注（点击并拖动），清空视图区域。
