Solid Edge ST5新功能 - 尺寸编辑：对称，捕捉意图，特征选择 【视频】

2012-10-16 14:10| 查看: 33153| 评论: 0|来自: Siemens PLM Software

摘要: 尺寸编辑：对称同步环境下的PMI尺寸编辑扩展允许对称编辑选择对称的PMI进行直接编辑不管实时规则的设定在两个方向上对等延伸如果存在约束关系或者锁住尺寸阻止面的移动，那么编辑失败。
尺寸编辑 – 特征选择的改进


如果尺寸是相对于固定面、点或者轴，由于只有一个可能方向，Solid Edge 现在会检测出，然后不提供更改编辑方向。

PMI 尺寸编辑变得更加可预见和直观
 ST5之前，PMI 尺寸选择集内部的显示依赖于特征选择，但不能被编辑。
 选择集中的面是固定的
 这个扩展不涉及拖动移动
 当必要的PMI尺寸编辑时，选择面间的固定关系现在被解除。

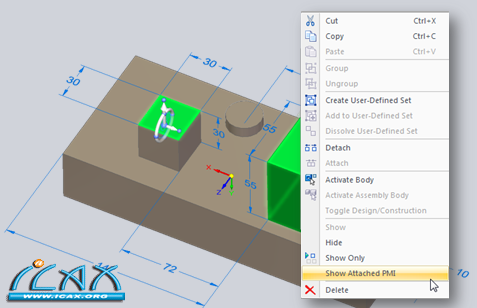

新的弹出菜单选项：在模型中相对于选择集的PMI尺寸显示
 面、特征、或任意组合




演示视频：
123
