【 SolidWorks教程】一次解决拉簧的路径与圆滑过渡

每隔一段时间，就会有新加入的朋友询问拉簧的画法
其中又以起始面及结束面的圆滑过渡为大宗。
大多数朋友遇见这一类的模型，第一步通常都是从弹簧主体「螺旋线」着手，

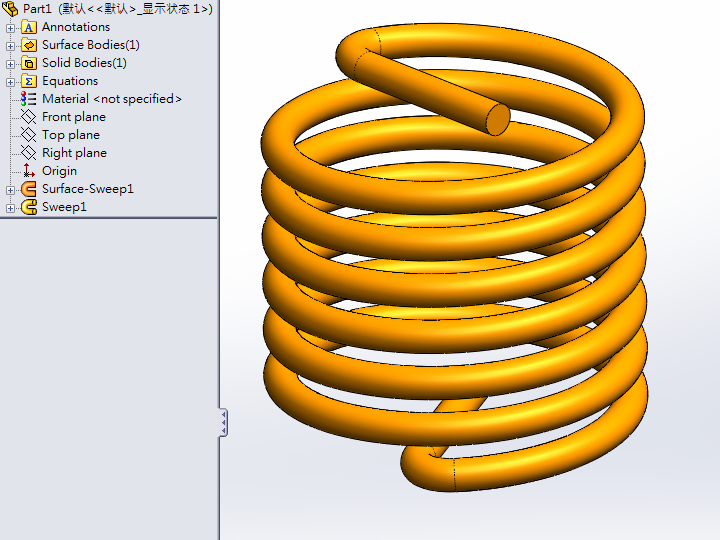

但是阿丹有其他想法。就以下图为例，做个简单教程。
以下做法只需要在第一步的扫出曲面下点功夫，
拉簧的路径、总高、外径、角度等等问题，其实已经完成了。

参考文件：Part1.rar。2012版，请自行对特征树解除压缩。

1.曲面扫出：第一步就是重点。请注意附件中，草图的尺寸设置。

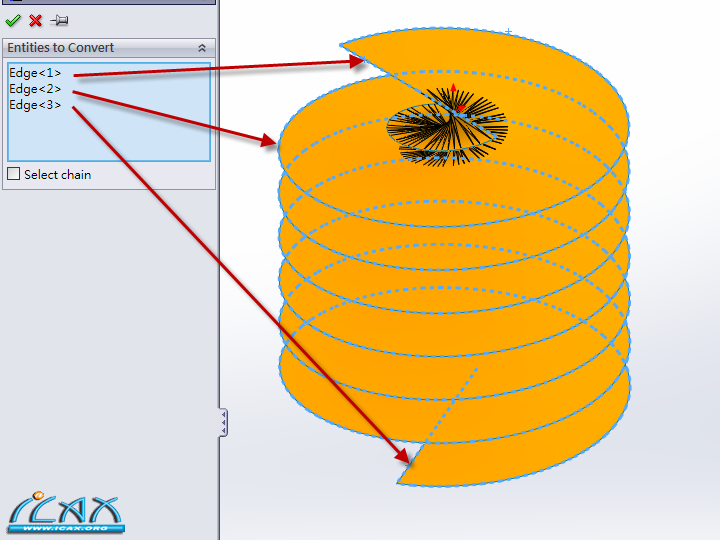

2.开一3D草图，引用边线转为实体。

3.对3D草图加工动画

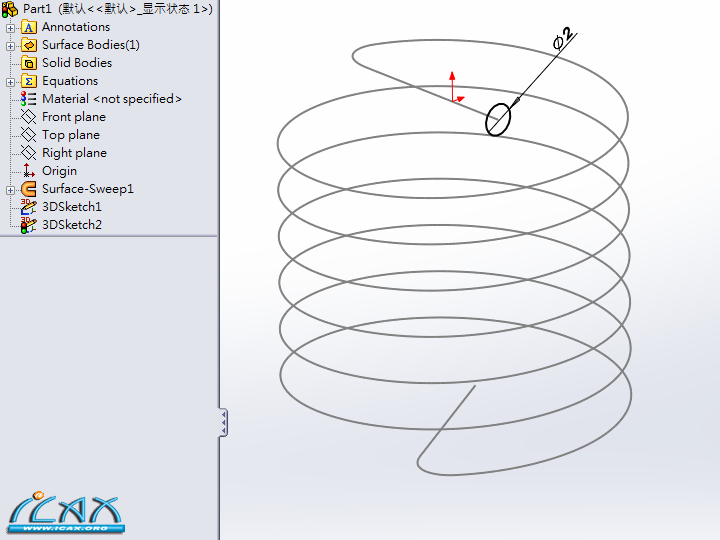

4.绘制轮廓，这应该不需要多说明了吧…

5.完成！下课~
