在SOLIDWORKS工程图中如何准确控制折断线位置

ICT-Kavin Wang王亚苏

情景：

在工程图中，当遇到多张断裂视图时，如果不控制折断视图的位置，我们的工程图就会出现长短不一、参差不齐的现象，显得很不美观。我们知道在SolidWorks中创建断裂视图时，可以选择缝隙大小和折断样式，但具体折断线的位置如何控制呢？请看下文的技巧方法：

技巧方法：

1、统一折断线的缝隙大小，比如都为10mm

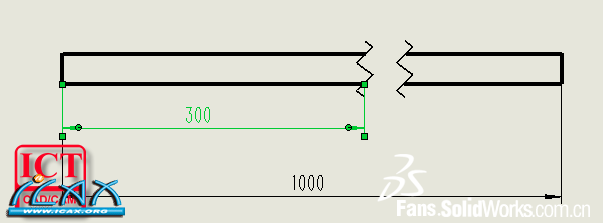

2、以某个基准为参考，对第一根折断线进行尺寸标注

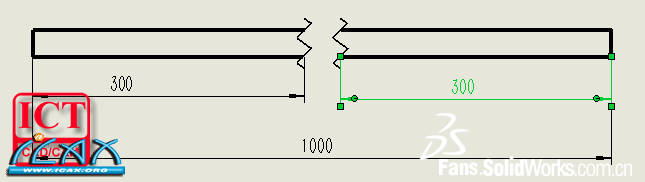

3、再对第二根折断线进行尺寸标注

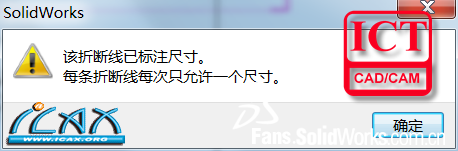

注意：每根折断线只能标注一个尺寸，当重复标注时SolidWorks会弹出错误。

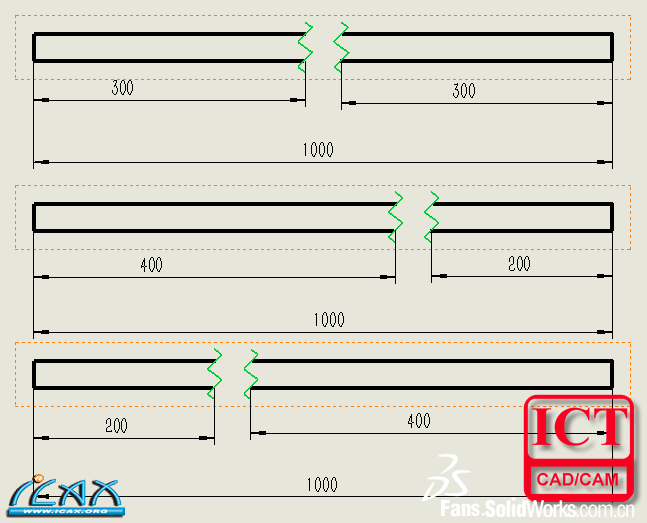

4、多张断裂视图控制好折断线位置如下：
