[第四章 GSD曲面设计] 4.1 基于创成式外形设计的用户设置

2）提取和近接（Extract and Near）

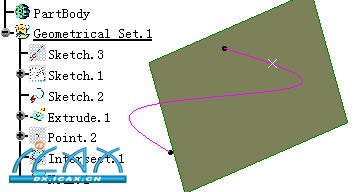

打开\Training Part\GSD\ Multi-Result2.CATPart文档，如图4-141所示。

图4-141

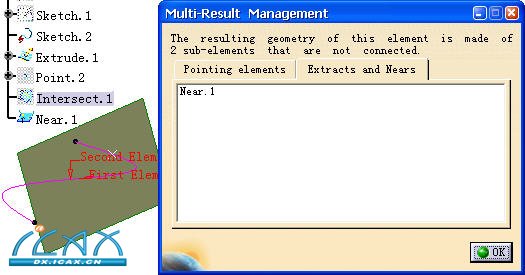

双击特征树上的“相交.1（Intersect.1）”，出现“相交定义 (Intersection Definition)”对话框，然后单击“确定 (OK)”。出现“多重结果管理 (Multi-Result Management)”对话框，“提取和近接（Extract and Near）”选项卡处于活动状态，“提取和近接（Extract and Near）”选项卡列表框内显示“近接.1（Near.1）”的特征信息，“相交.1（Intersect.1）”元素在3D 几何图形和特征树中加亮显示，如图4-142所示。

图4-142

双击“提取和近接（Extract and Near）”选项卡列表框“近接.1（Near.1）”，出现“近接定义 (Near Definition)”对话框。如有需要，用户可激活“参考元素 (Reference Element)”选项，然后修改参考元素，单击“确定 (OK)”返回到“多重结果管理 (Multi-Result Management)”对话框，单击“确定 (OK)”完成重定义操作。
