第二节 设置毛坯及底座
激活电极后，可以点击向导工具条中的，设置电极坯料。 首先设置电极毛坯形状和底座，毛坯底座分为以下类型：
当选择了随形底座的时候会多出一个选项Z Shift: 设置底座的大小－从放电区域连接的面Z 向偏移，结果如下：
第三节 设置电极坐标系 指定UCS (用户定义坐标系) ，此坐标系作为电极工程图和电极报告的参考点
这里可以选择坐标系原点同时也可以翻转坐标系方向和偏移
定义夹头，在Cimatron E 电极向导中选择电极柄图标夹头形状如下图所示：

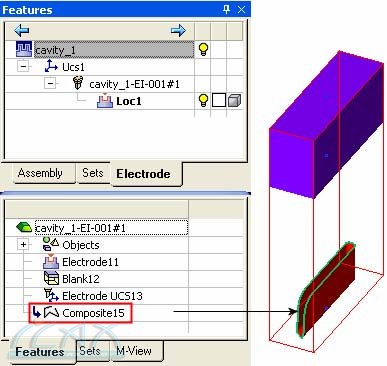

组合曲线或者自动链接轮廓
第六节 延伸所选轮廓 在放电曲面和电极毛坯底座之间创建一系列延伸曲面 点击延伸按钮延伸所选的轮廓
延伸可以切向延伸也可以沿某个方向延伸，延伸参数分为以下几种类型（视不同类型参数有所不同）： 1． 指定长度 2． 指定最小长度
3． 到平面 4． 到点
5．到毛坯

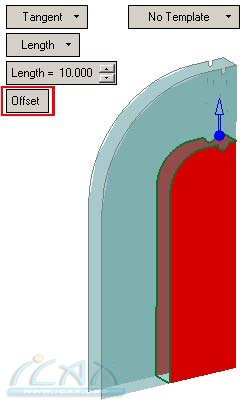

如果选择了切向电极延伸，可以设置“偏移”为 “转换”选项，具体意思如下：
延伸也可以沿两个方向进行延伸，结果如下图1，同时第二个方向可以进行封闭。 同样延伸也可以设置拔模角度如下图2：

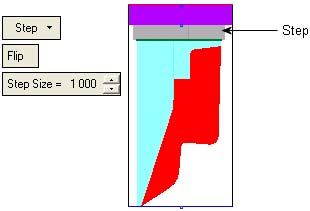

可选项：在沿某个方向延伸之前创建阶梯，如果所有轮廓的曲线位于同一平面内，将会创建阶梯。
|
