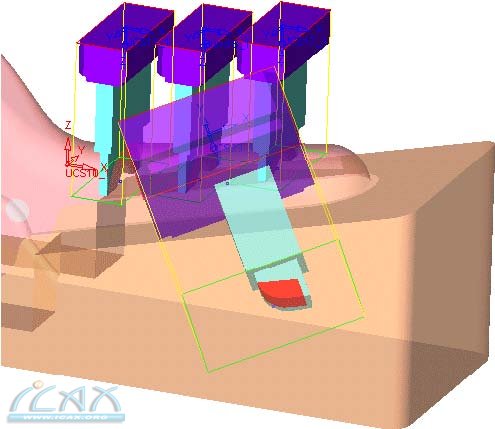

导言 第一步－进入 1. 设定向导 点击电极设定向导按扭

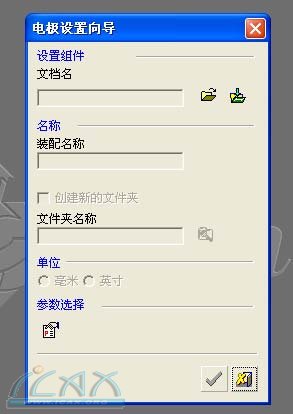

电极设置向导即被激活：

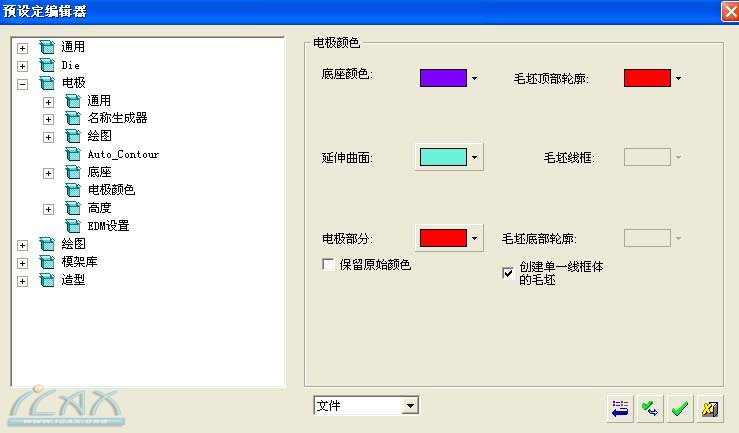

2．参数设定 在E10.0中可以用不同的颜色表示电极毛坯的不同部分，这些颜色可以在NC中作为分类选择的对象，这样很容易在NC中实现加工自动化。在电极/颜色设置编辑器中，设置如下电极毛坯的颜色。
3．电极文档的调入 点击打开文件按钮.

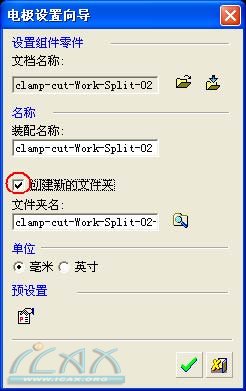

使用‘clamp-cut-Work-Split-02’文件，打开新的电极装配文件

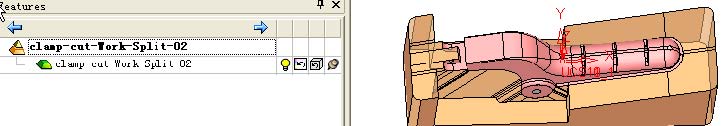

选择确认。 4．进入电极设计的主界面。

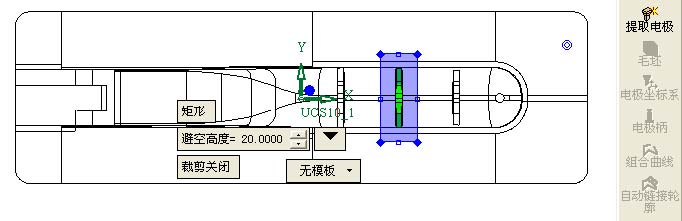

第二步－曲面选取 1．萃取放电区域 选择电极向导条中的提取  电极选项。 使用鼠标拖动矩形框到合适位置以选择放电区域。此时所选曲面还处于独立状态，通过点击鼠标中键即可把所选曲面附着到电极上。同时所选区域的颜色也会由褐色变为绿色，如图：
接受默认的避空高度为20，确认选择。 2．电极树 这时电极特征树出现了一个新的电极特征，双击电极使之激活。
这时屏幕中显示出提取的电极放电区域如下：
一旦单个电极被激活，则电极向导栏中的电极坯料、电极坐标系、轮廓、曲面延伸和应用模板这几个功能选项将自动激活。 第三步－电极毛坯 1．打断几何体 在 Cimatron E的电极设计中，可以设置坯料线框的颜色。这些颜色可以作为NC加工的几何标准，允许在NC环境中进行自动铣削。 2. 电极体相关尺寸的调整 点击电极向导条中的电极毛坯按钮  改变基座形式为台阶基座 使用“台阶毛坯”选项，生成毛坯，并作斜角标记。
为毛坯设置以下的参数：
注意： . 点击扩展按钮，此时依然可以编辑毛坯的外形尺寸。
|
