Cimatron_塑胶模具- 第六章 电极基础练习

1．电极的复制

激活主装配cavity-EL。

在电极结构树中的Cavity –EL-001上点击鼠标右键，然后选择增加位置选项：



选择按“增加组件”放置选项, 选择零件外的任意位置作为摆放位置，则复制了一个电极。

选择连接选项，并选择如下图中的两点（为方便选取，使用点过滤器），这样这两点就会自动重合，从而把复制的电极移动到合适的位置。



2．电极模拟

激活主装配，在电极向导中选择模拟按钮。

点电极特征树中选择要模拟的电极：

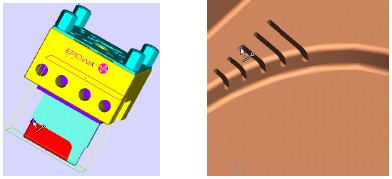

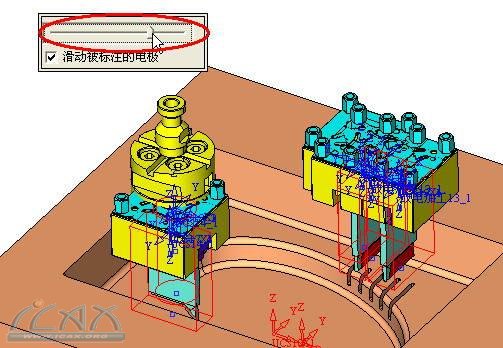

按图示拖动鼠标即可以模拟电极动作：



关闭电极模拟特征向导



1. 创建电极图

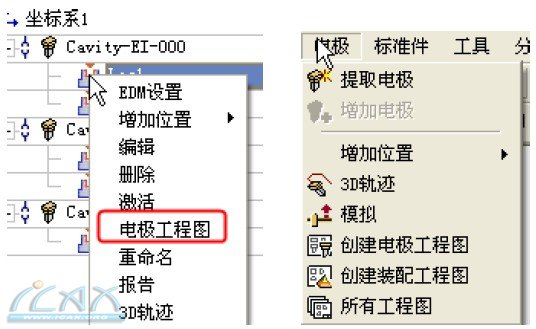

在电极特征树中选择预出绘图的电极特征，点击鼠标右键，在弹出的即时菜单中选择电极绘图选项，或者从电极主菜单中选择创建电极绘图选项。



可以按住Ctrl键一次选择多个电极文件，对于每个电极文件，均将产生相应的电极图纸。

现在出现如下的提示信息





打开图档 Cavity- EL-001_绘图.elt：

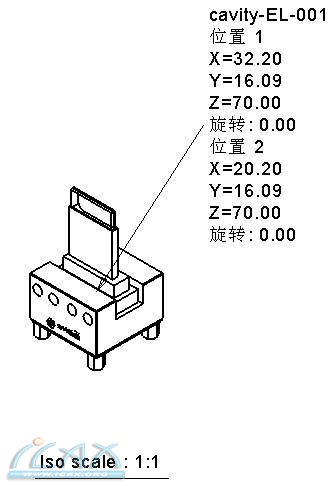

对 Iso视图进行放大，观察电极相关参数。

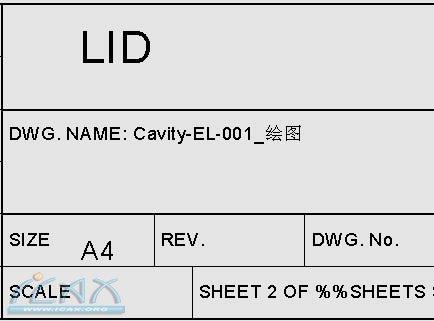

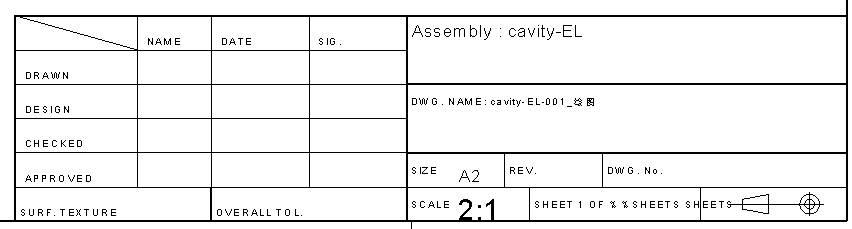

观察图纸的细节，放大位于图框右侧的名细：



保存图纸，关闭绘图功能。



. 电极绘图是根据绘图模板生成。绘图模板的设置可以在预设置中电极选项下查看：



. 上图所显示的路径CimatronE\Data\Templates\Combined drawing.tpl即为Cimatron默认的电极绘图模板文件Combined drawing.tpl的路径。而设计者也可以定义适合自己的模板，并调用自己设计好的模板。

2．创建模板

新建绘图文件：



选择图框设置选项，设置为A4图框，并确认。



打开视图建立对话框 ，选择造型文件Lid.elt

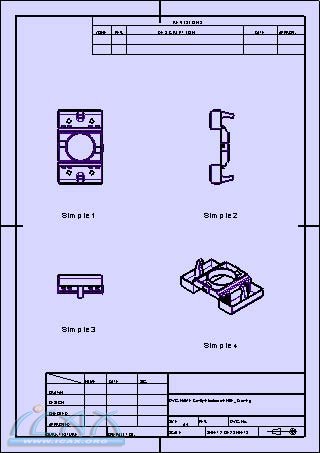

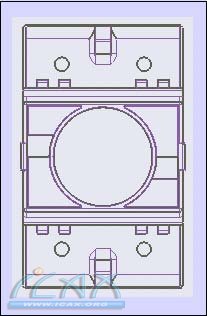

在A4图框内将各视图按图示摆放：







在标题栏上进行点击，为零件名称添加文字：



为包容轮廓，在Simple 1视图上点击鼠标右键，选择激活视图选项

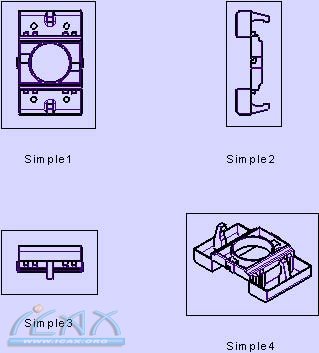

使用屏幕右侧的草图工具，在视图周围建立一个包容矩形，如下图所示：



退出草图绘制，对剩余的三个视图进行同样的操作：

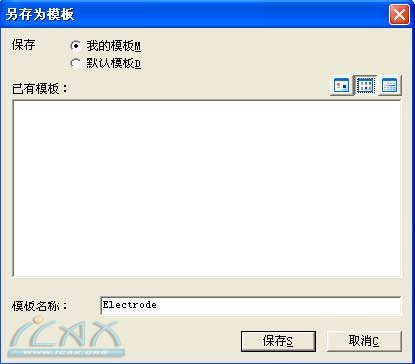

模板绘制完毕，选择主菜单文件/另存为/保存为模板选项，并设定模板名称为Electrode，并保存。



应用模板到电极图纸：选择预设置中电极选项：



选择上图的改变模板选项，并选择刚创建的个人模板即可。

1．EDM设置

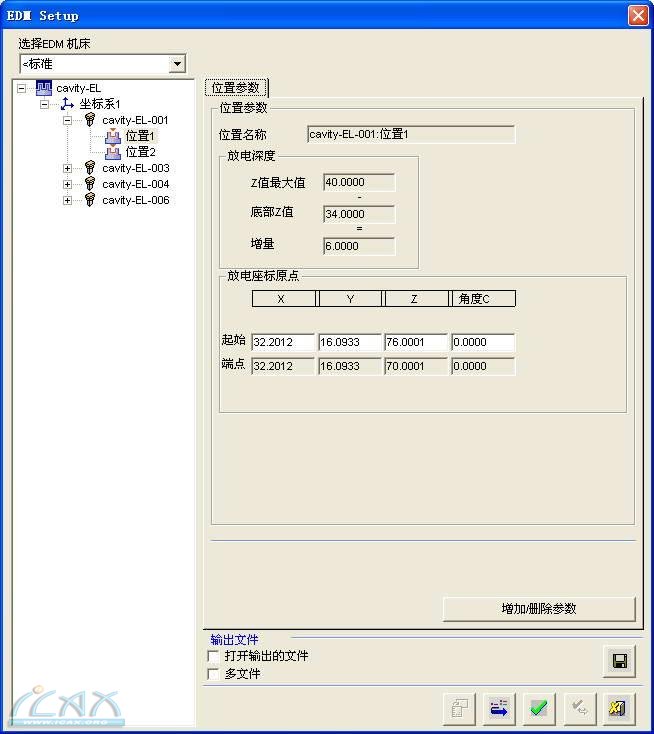

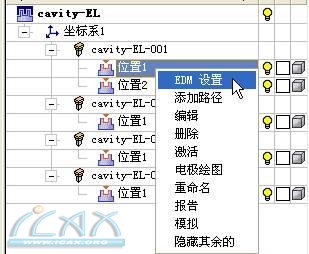

在电极树中选择位置1，点击鼠标右键，在弹出的即时菜单中选择EDM设置选项，即进入电极EDM设置对话框。

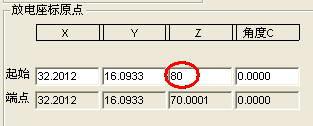

更改放电坐标原点起始Z值到80：



在EDM设置的电极树中选择cavity-EL，此时参数区域里出现设置部件材料选项，选择右侧的编辑图标：



在激活的定义材料对话框新建项中输入gold，作为新建材料的名称，并点击增加按钮：

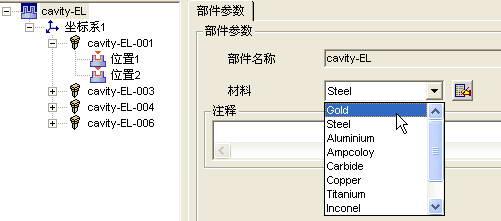

在材料列表中选中刚创建的Gold，并使用上移按钮把Gold移动到列表的顶部：




确认材料编辑，这时在材料下拉列表的第一项就是刚创建的Gold了：



EDM设置中所有带编辑图标的选项都能按照此方法进行设置。

选择EDM设置电极树中的cavity-EL-001，则参数区域显示出应用于此电极的加工参数：

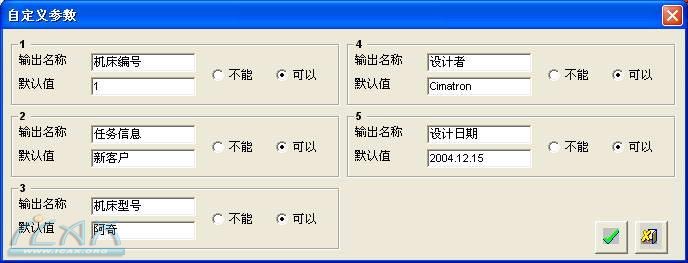

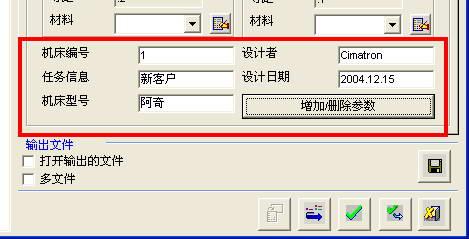

从上图中可以看出，EDM设置对每个电极给出了粗加工、半精加工、精加工和抛光程序参数设置。而且设计者还可以使用下方的按钮增加/删除参数来定制设置参数。按下图设置参数：



自定义以上五个参数后的EDM设置界面变为：

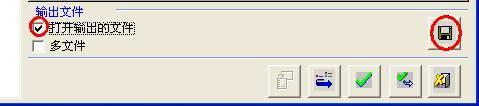

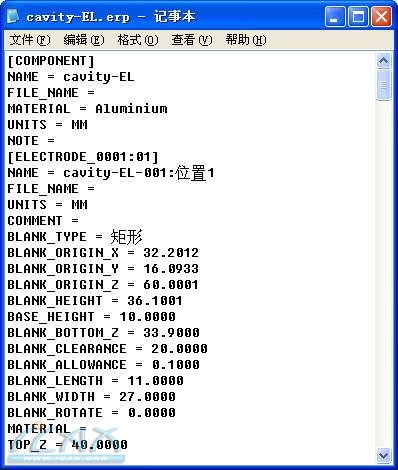

当设置好电极加工的相关参数后，勾选打开输出的文件前的复选框，并选择保存输出文件按钮，确定文件名后保存，则电极文件直接被显示出来：







在Cimatron的EDM设置中，还定制了针对一些常用EDM机床的特殊参数，如在EDM机床下列列表中选择AGIE：





在AGIE相关参数设置区域的电极集合中，有一个自动计算电极横截面积的API。如图定义了电极的形式后，选择获得面积按钮：

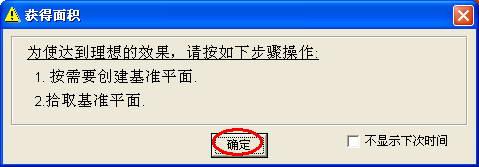

确认获得面积步骤提示：

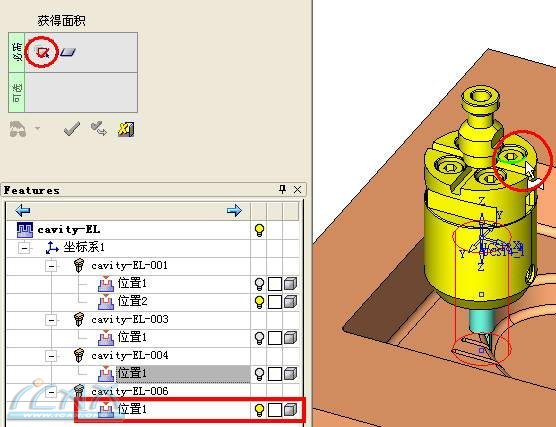

然后在激活的获得面积特征向导中点击第一项拾取电极，并选择最后创建的圆柱电极，则此电极位置特征自动被激活：



然后作电极柄定平面的平行基准面，偏移距离为50：





确认创建平行基准面后，返回获得面积特征，且自动选择刚创建的基准面，确认获得面积特征。

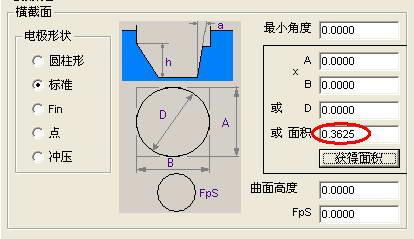

这样，在EDM设置中自动显示此基准面处的电极横截面积：
