垛石板堆放阵列-- 教程
//www.icax.net/forum.php?mo ... 2679&fromuid=497518

方向阵列、尺寸阵列也可以，比表阵列简单。

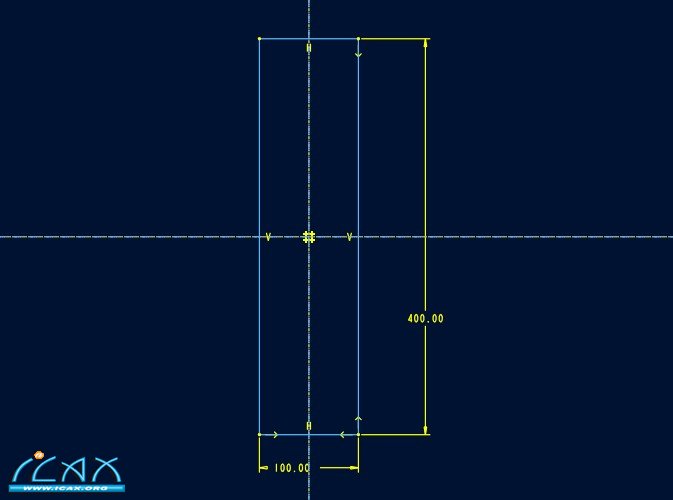

1. 在top平面草绘矩形，拉伸出长方体：
1. 草绘

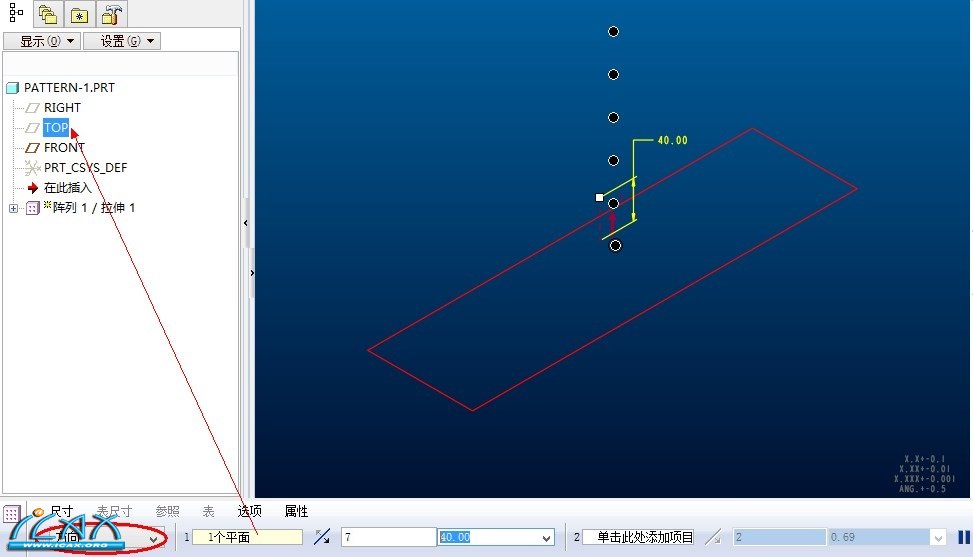

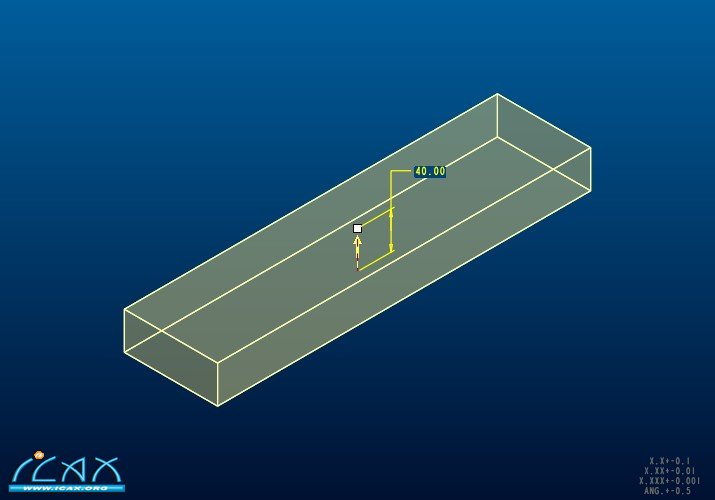

2. 阵列，选择方向阵列，方向参照选择 Top 基准面,(不要勾选完成阵列)：
3. 方向参照

3. 继续，点击展开尺寸选项板，点选长方体的长度和宽度尺寸，设置尺寸增量，
(可以按住Ctrl键同时选择，或者在选项板下分别添加)：
4. 选择尺寸尺寸

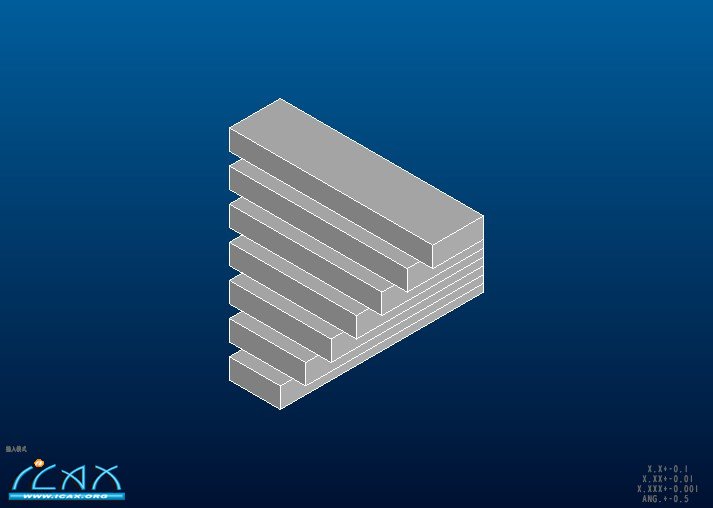

4. 完成阵列：

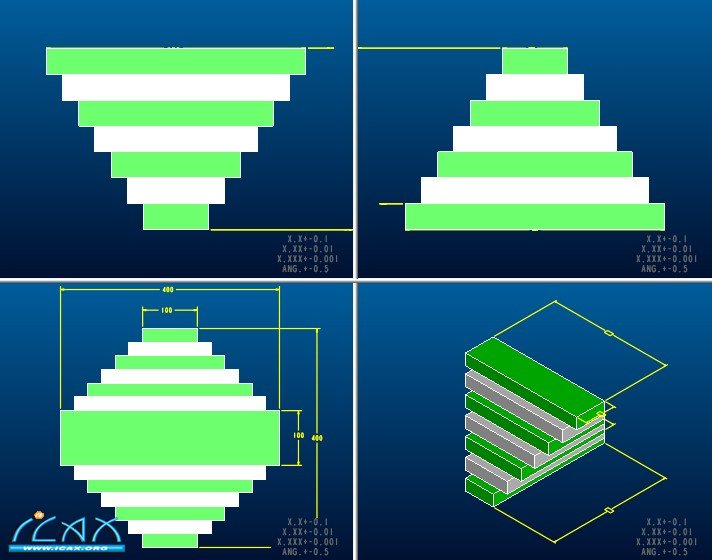

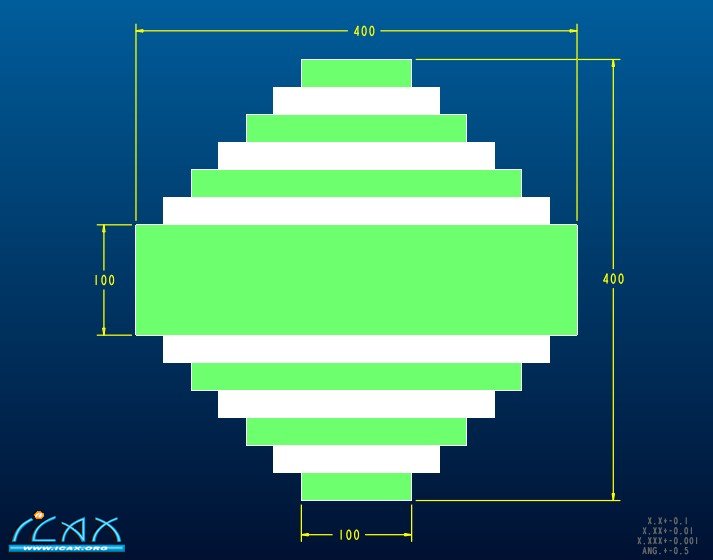

5. 三视效果和尺寸：
6. 三视效果
