[案例教程]　瓶子造型教程

2011-10-28 13:41| 查看: 44556| 评论: 0|来自: 中望3D

摘要: 瓶子造型教程1. 在XY平面上创建草图1，使用样条曲线创建图1所示的轮廓。（提示：先创建6个点，然后再使用样条曲线命名，且右边三个点与左边三个点保持对称。）图12. 对草图1进行拉伸操作，起始点为70，结束点为200.图 ...

4. 对草图2进行拉伸操作，起始点为0，结束点为-50。

5. 在两个拉伸曲面中间生成放样曲面，选择图5所示的两条轮廓，连续方式选择曲率，方向选择垂直，权重设为0.01左右即可。

图5

6. 使用“圆形双轨”功能

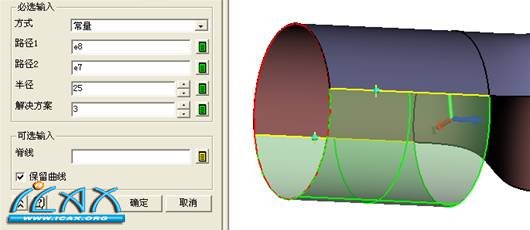

，路径选取及参数设置如图6所示（两条黄色高亮边即是路径1和路径2）。

图6

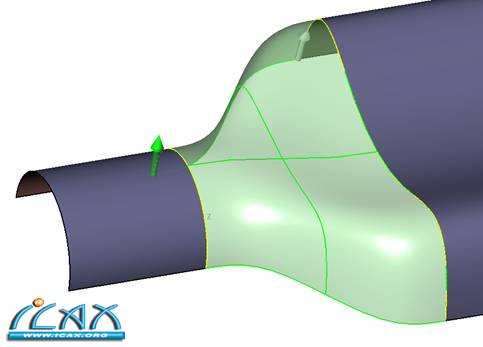

7. 使用“放样”功能，连续方式选择曲率，方向选择垂直，权重保持默认值即可，轮廓选择图7中的黄色高亮线段。

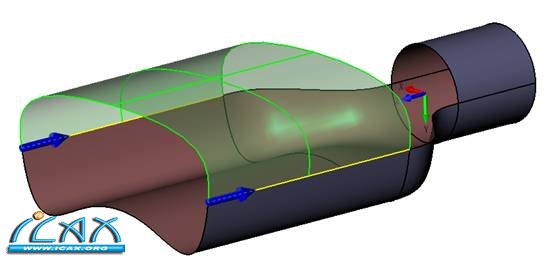

图7

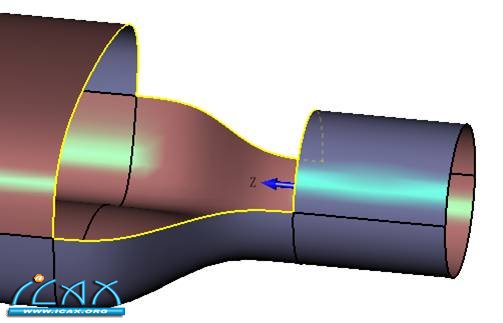

8. 使用“N边形面”功能，边界选取图8中高亮显示的四条线段，打开边界相切选项，拟合方式选择曲率，并保留边界曲线。

图8
