第七步

1. 在定板系统创建一个凹模零件，首先激活定板系统，然后选择新建命令，取名凹模。按照装配坐标系下放置：

在定板系统下出现凹模零件。

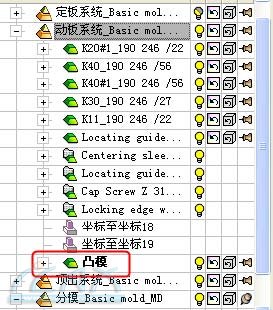

2. 在动板系统下建立一个凸模零件，过程和上面一样。

第八步

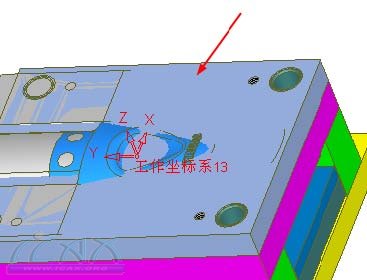

1. 激活凹模零件，在下图箭头处草图：

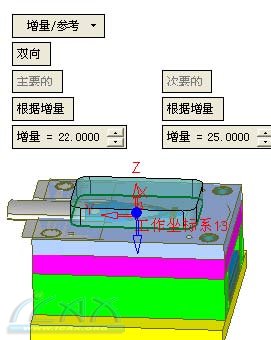

草图如下：新建拉伸，创建出凹模毛坯，参数见右图所示。

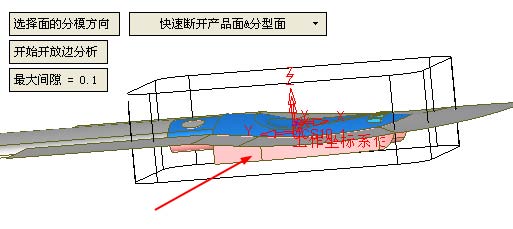

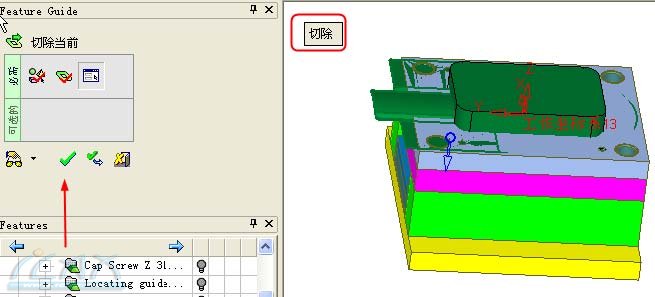

2、在模具向导条里选择切除当前命令，点击刚创建的毛坯。毛坯立刻变透明，左键选择箭头所示的cavity面，中键确认

默认下面的切除选项，单击确认。

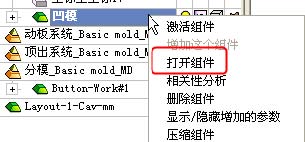

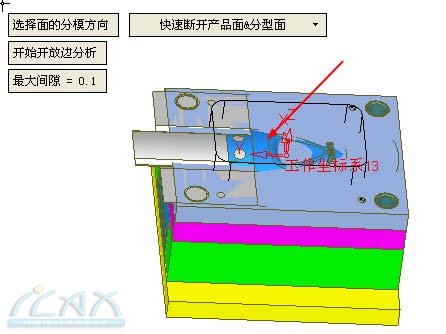

在凹模处右键，选择【打开组件】，即可看到凹模的切除结果：

3、同样激活凸模，创建凸模毛坯，长、宽、高和凹模一样。

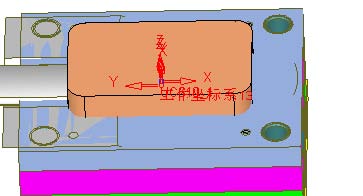

4、在模具向导条里选择切除当前命令，点击刚创建的凸模毛坯。选择箭头所示的core面，结果见右图
