[Solid Edge高级技巧]第二章 练习

注：

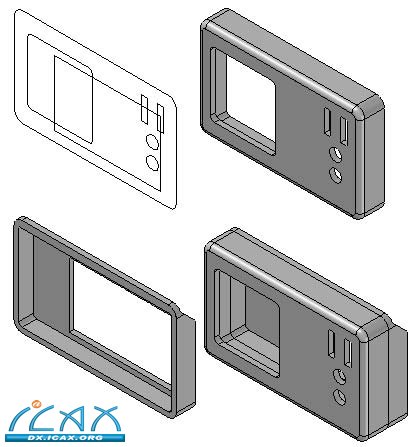

本次练习提供了一个装配草图。使用该草图引导创建构成收音机外壳正面与背面的两个零件。

第3步：创建一个收音机正面外壳零件。 

在PathFinder（路径查找器）中点击Parts Library（零件库）选项卡。 

点击Create In-Place（原位创建）按钮。

在New（新建）文件名字段中输入front。务必严格按照图示在对话框中输入其他所有数据。在新文件位置字段中，找到该课程的工作文件夹。点击Create and Edit（创建并编辑）。Solid Edge打开新的零件文件并显示装配文件radio.asm中包含的草图。

第4步：使用装配草图构造一个拉伸特征。 

选择Extrude（拉伸）命令。

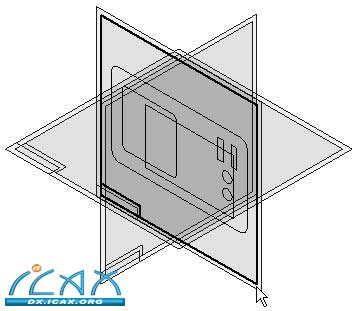

选择如图所示的参考平面。

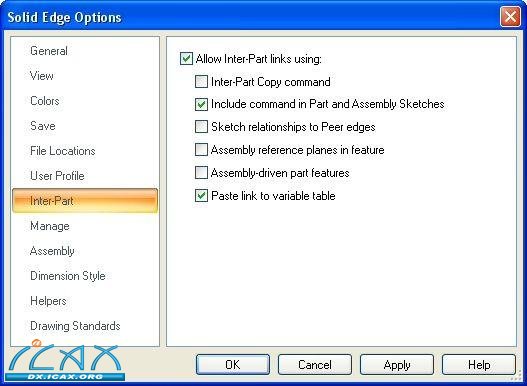

选择Include（包括）命令。 

设置图示Include Options（加入选项）。选择加入的任何元素都将链接到装配草图以执行关联编辑。点击OK（确定）。

选择Wireframe Chain（线框链）选项。

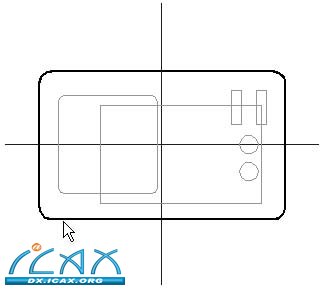

选择如图所示的草图链。

点击Accept（确定）按钮，然后选择Close Sketch（关闭草图）。 

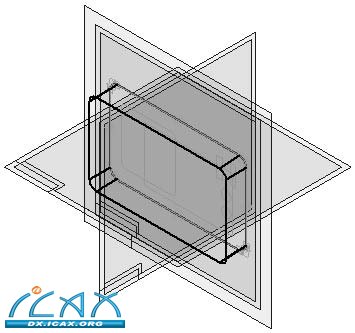

输入15作为有限拉伸距离，选择图示拉伸方向。

点击Finish（完成）。

在PathFinder（路径查找器）中，关闭当前零件文件中的所有参考平面。来自装配文件的参考平面和草图仍然显示。

在View（视图）选项卡上，选择Show（显示）组中的Hide Previous Level（隐藏上一层） 。由此可隐藏参考平面和草图。
