[Solid Edge高级技巧]第四章 练习 - 图纸视图放置

练习

第1步：创建一个新的传统ISO工程图文档。 第2步：使用图纸视图向导定义放在图纸页上的视图的类型。放置爆炸装配视图。 

选择Drawing View Wizard（图纸视图向导）命令。 

将Files of type（文件类型）字段设置为装配文档（*.asm）。

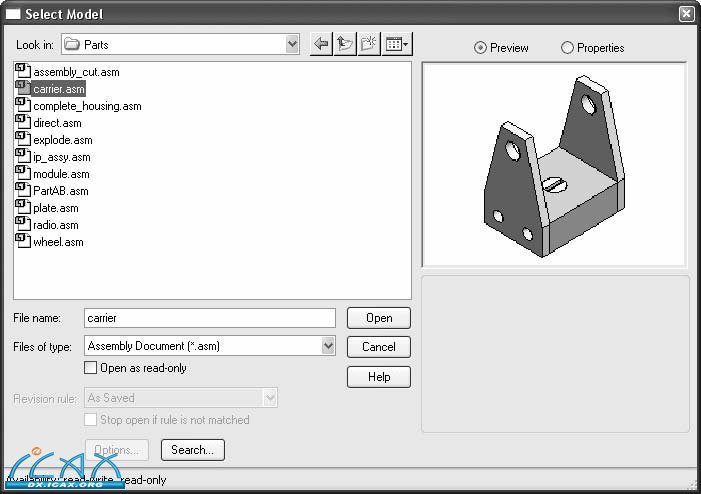

在Select Model（选择模型）对话框中选择C:/Fundamentals/Parts文件夹下的 carrier.asm，然后点击Open（打开）。

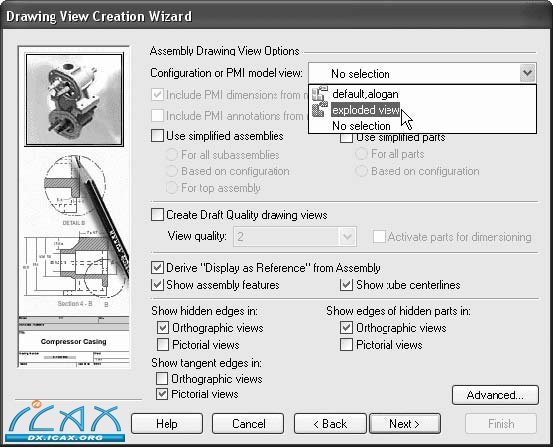

在Drawing View Creation Wizard（图纸视图创建向导）中，从Configuration or PMI model view（配置或PMI模型视图）列表中选择爆炸视图，然后点击Finish（完成）。

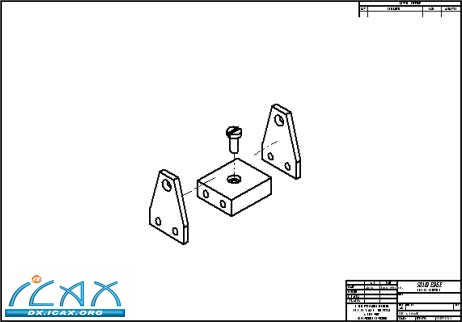

将图纸视图放到图纸页的中心。
