[Solid Edge高级技巧]第四章 练习 - 图纸视图放置

第4步：在新的图纸页上放置一个正视图。 

在Sheet（图纸页）选项卡上右击并点击Insert（插入）以插入Sheet2。 

点击Drawing View Wizard（图纸视图向导）命令。该对话框与第一次执行命令时显示的对话框不同，因为现在您已经放置了一个装配视图。 

在Select Attachment（选择附件）对话框中点击OK（确定）。在Drawing View Creation Wizard（图纸视图创建向导）中，确保Configuration or PMI model view（配置或PMI模型视图）字段中选择的是No selection（未选择）。点击Next（下一步）。 

在Drawing View Orientation（图纸视图方向）对话框上点击Custom（自定义）选项。

在Custom Orientation（自定义方向）窗口中，按<Home> 键显示正等测视图。 

点击Shaded with VHL Overlay（使用VHL重叠着色）按钮。

点击Common Views（公共视图）按钮。

点击如图所示的Show face（显示面）视图。

点击如图所示的Rotate 90° clockwise（顺时针旋转90度）。

点击右上角的X，关闭Common Views（公共视图）对话框。 

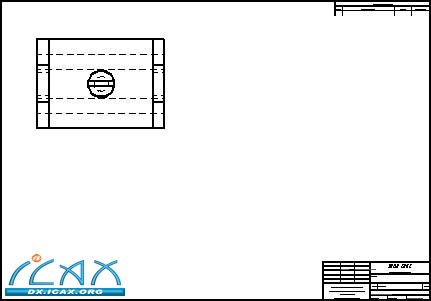

下图显示了结果视图。

在Custom Orientation（自定义方向）窗口中的Close（关闭），然后在Drawing View Layout（图纸视图布局）页中点击Finish（完成）。 

将比例改为1:1。 

将视图放入图纸页的左上方区域。

第5步：在正视图上绘制一个用于创建剖视图的切割平面。

选择Cutting Plane（切割平面）命令。

点击刚才放置的图纸视图，通过视图中心构造一条切割线。选择Close Cutting Plane（关闭切割平面）。切割平面类似于下图所示。

移动光标并点击切割平面的上侧，定义切割方向。
