练习 - 局部剖视图创建

练习 - 局部剖视图创建

概述

本次练习演示了Broken-Out Section（局部剖视图）命令的使用方法。

课程目标

完成本次练习后，您将能够在Solid Edge的工程图纸上创建一个零件的局部剖视图。

练习

第1步：创建一个新的传统ISO工程图文档。

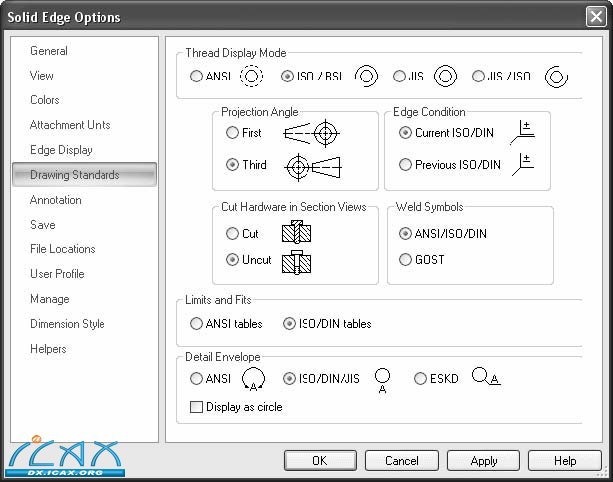

第2步：在Application（应用程序）菜单上，点击Solid Edge Options（Solid Edge选项）。  在Drawing Standards（制图标准）页上，将Projection Angle（投影角度）设置为Third（第三），将Thread Display Mode（螺纹显示模式）设置为ISO/BSI，然后点击OK（确定）。

第3步：使用Drawing View Wizard（图纸视图向导）将图纸视图放入新图纸页。

点击Drawing View Wizard（图纸视图向导）命令。

在Select Model（选择模型）对话框中，确保Look in:（查找范围）字段设置为课程工作文件夹，Files of Type（文件类型）字段设置为零件文档（*.par）。 

选择crankcase.par 并点击Open（打开）。 

在图纸页上以比例2:1放置一个俯视图、正视图、右视图和正等测视图，然后移动视图使其适合图纸页。

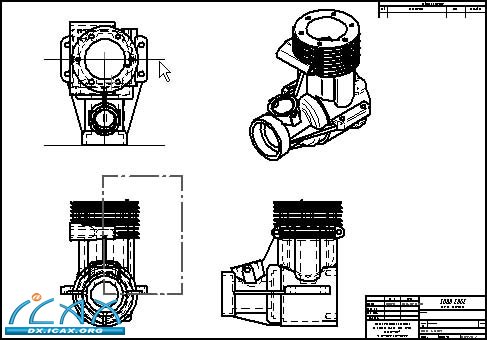

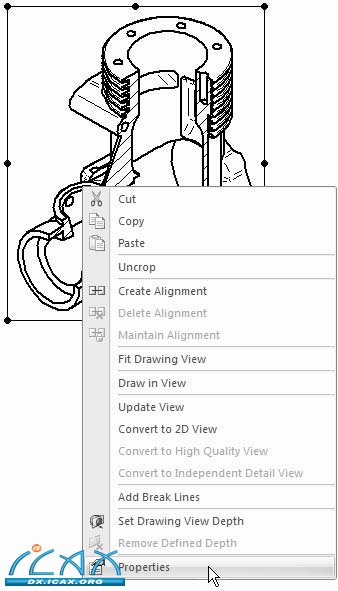

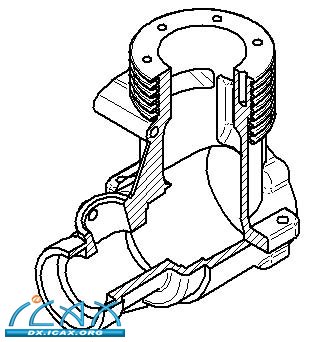

第4步：正等测视图中将显示剖视图。在正视图中绘制定义局部剖视图的轮廓。 

选择Broken-Out Section View（局部剖视图）命令。

选择正视图。从圆的圆心开始绘制图示轮廓。
