[第八章 工程制图] 8.5 剖视图，旋转剖、半剖、局部剖、断开视图

2011-5-25 10:49| 查看: 146110| 评论: 2|原作者: 今明科技|来自: 今明科技

摘要: 本章主要讲解各种剖视图。剖视图，全剖视图，阶梯剖视图，旋转剖视图、半剖视图、局部剖视图、断开视图的各种参数功能用各种剖视图的表达与运用。
旋转剖视图熟练操作
操作一：打开部件section_view_3.prt，点击开始→制图 ,进入制图,在已有的SH3图纸
上创建旋转剖视图。

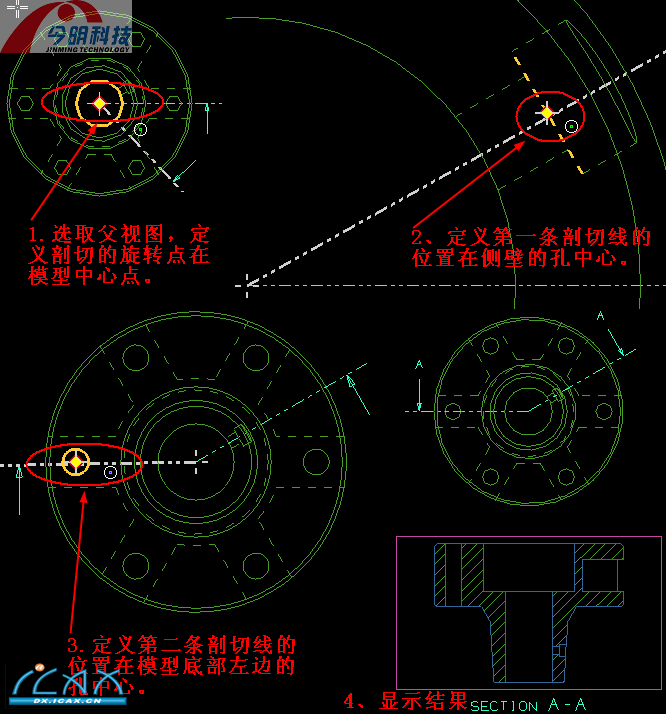

选择插入→视图→旋转剖视图

CH7_039
