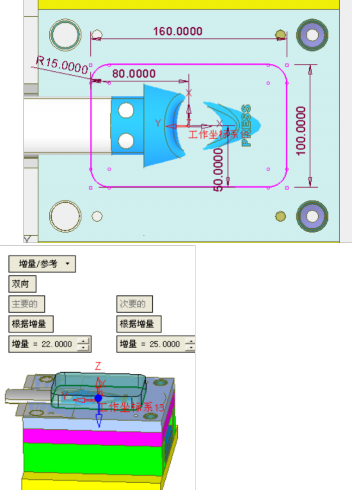

第八步 1. 激活凹模零件，在下图箭头处草图：
草图如下：新建拉伸，创建出凹模毛坯，参数见右图所示。

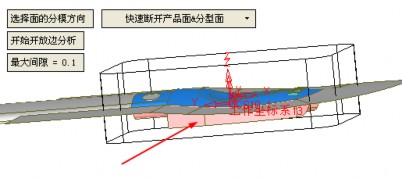

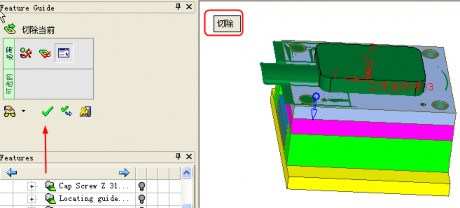

2、在模具向导条里选择切除当前命令，点击刚创建的毛坯。毛坯立刻变透明，左键 选择箭头所示的 cavity 面，中键确认
默认下面的切除选项，单击确认。

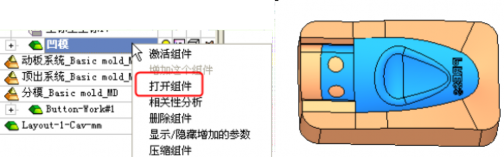

在凹模处右键，选择【打开组件】，即可看到凹模的切除结果：

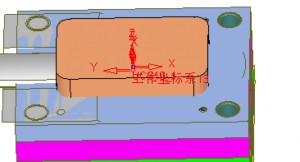

3、同样激活凸模，创建凸模毛坯，长、宽、高和凹模一样。

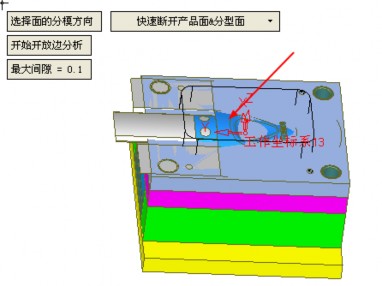

4、在模具向导条里选择切除当前命令，点击刚创建的凸模毛坯。选择箭头所示的 core 面，结果见右图
|
