[第五章特征操作] 5.7拔模、拔模体、偏置特征

2011-5-24 15:38| 查看: 76721| 评论: 2|原作者: 今明科技|来自: 今明科技

摘要: 本章主要讲述拔模、拔模体、偏置特征。共分三节，拔模和拔模体这两个命令用于对模型、部件、模具或冲模的“竖直”面应用斜率，以便在从模具或冲模中拉出部件时，面向相互远离的方向移动，而不是延彼此滑移。

偏置面熟练基本操作

下面，我们将通过实例来熟练掌握【偏置面】命令的操作步骤：

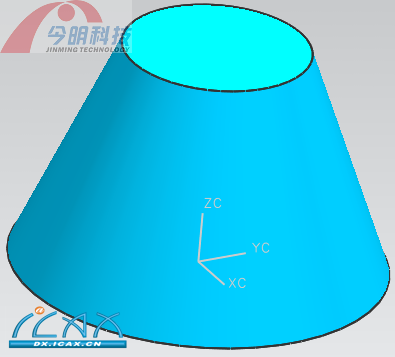

〖偏置面前实体〗

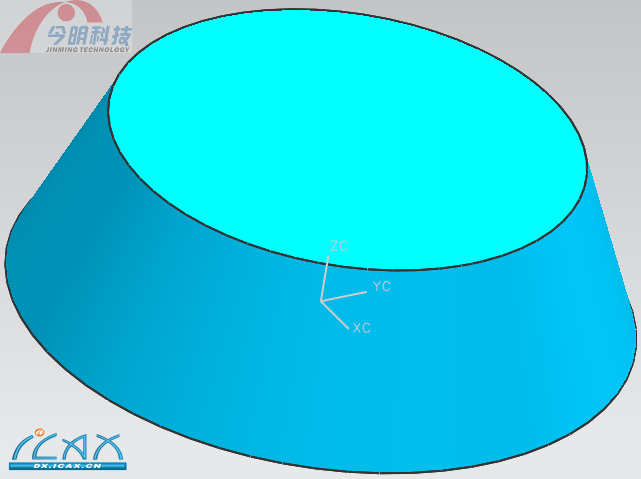

〖偏置面后实体〗

步骤一：打开目录：//11\Part_11\offset_face_01_11.prt,（拔模与偏置特征.rar）进入建模环境。

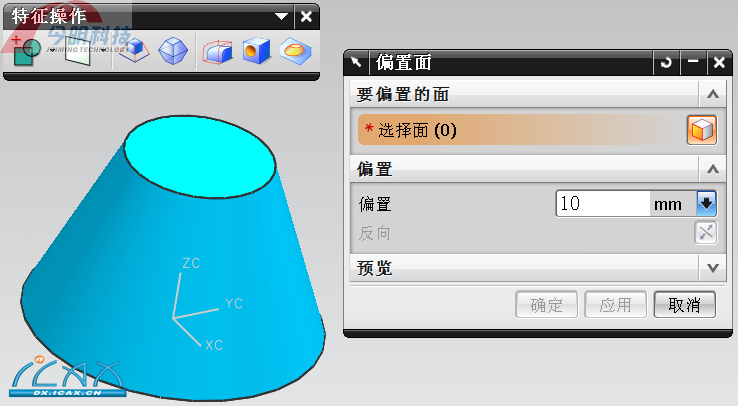

接着点击【特征操作】→【偏置面】后可弹出如下图〖图11-07〗对话框：

〖图11-07〗

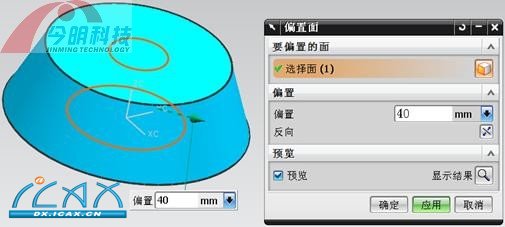

步骤二：选择圆锥面作为偏置面，并在对话框中输入偏置值=40mm。如下图〖图11-08〗

〖图11-08〗

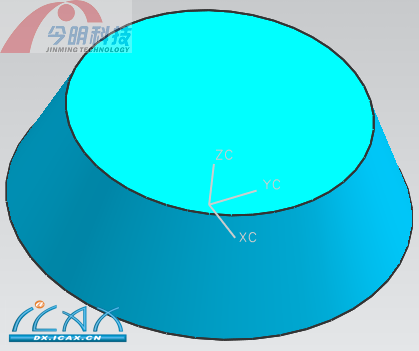

步骤三：点击【应用】或【确定】，得到如下图〖图11-09〗的结果。

〖图11-09〗
