创建基于轮廓的特征（三）

第5步：使用开放的轮廓从零件上除料。

选择Cut（除料）命令。

在命令栏中，点击平面类型列表中的Coincident Plane（重合平面）。选择如图所示的参考平面。

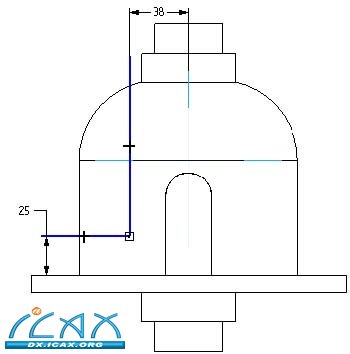

绘制开放的轮廓。

点击Close Sketch（关闭草图）。

按照图示放置方向箭头，在开放轮廓外部除料。

点击命令栏上的Through All（贯通全部对象）拉伸选项。按照图示放置箭头，在两个方向上除料。

点击Finish（完成）。

第6步：对除料特征执行镜像。

在Pattern（阵列）组中，选择Mirror（镜像）下拉列表中的Mirror Copy Feature（镜像复制特征）命令。

选择除料特征。

点击命令栏上的Smart（智能）选项，然后点击Accept（确定）按钮。

选择前部（xz）参考平面作为镜面。

点击Finish（完成）。
