[Solid Edge入门] 第六章 练习

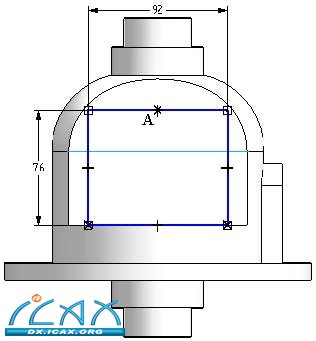

绘制轮廓。将顶部线段的中点连接到垂直参考平面（A）。

点击Close Sketch（关闭草图）。

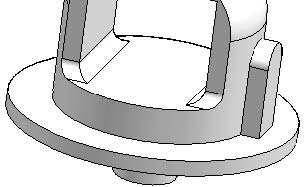

点击Through All（贯通全部对象）拉伸选项。按照图示放置箭头，在两个方向上除料。

点击Finish（完成）。

保存文件。

8步：对除料特征的边缘倒圆。

注：

"处理特征"一课中将介绍倒圆功能。此时适合在零件上添加倒圆特征。

在Solids（实体）组中，选择Round（倒圆）命令。

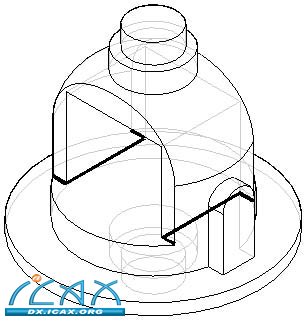

选择如图所示的六条边缘。



输入10作为半径，然后点击Accept（确定）按钮。

点击Preview（预览），然后点击Finish（完成）。

点击Preview（预览），然后点击Finish（完成）。
