Cimatron自定义五金冲压模架（详细图文教程）

2011-7-12 16:33| 查看: 73843| 评论: 3|原作者: dearbabyer|来自: 开思网

摘要: CimatronE的五金模是一个近几年才加入进来的模块，以3D设计对传统的2D五金模设计进行替换，以更快、更先进的理念进行各种五金冲压模具的设计，传统作业中，无论模架、料带都用2D软件来绘制，包括展开步骤都用2D来制作 ...
定义五金冲压模架步骤(7-8)
7.双击“料带尺寸”的步骤，或是直接双击长方形的曲面。会弹出来如下的标注：

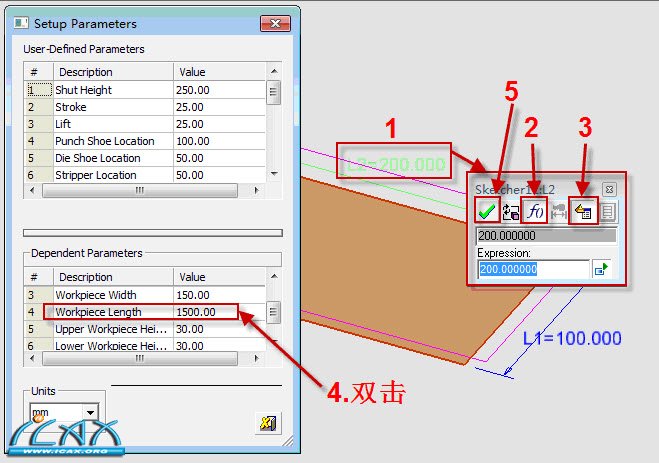

在长度方向尺寸（L2=200）标注上用鼠标左键单击，会弹出如下菜单

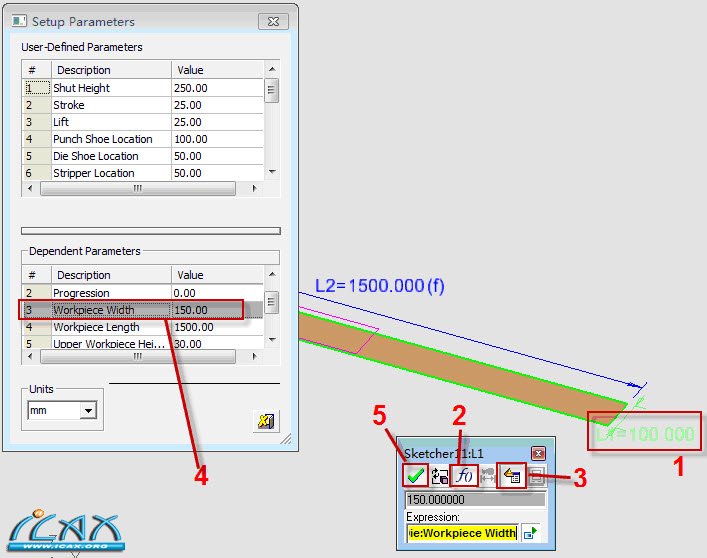

8．同样的方法，单击宽度尺寸（L1=100），按下图操作：
12345678910... 19下一页
