Cimatron自定义五金冲压模架（详细图文教程）

2011-7-12 16:33| 查看: 73841| 评论: 3|原作者: dearbabyer|来自: 开思网

摘要: CimatronE的五金模是一个近几年才加入进来的模块，以3D设计对传统的2D五金模设计进行替换，以更快、更先进的理念进行各种五金冲压模具的设计，传统作业中，无论模架、料带都用2D软件来绘制，包括展开步骤都用2D来制作 ...

定义五金冲压模架步骤(13-14)

13．所有模板最基本的参考，都是从料带往上一层层作参考，也就是说料带的尺寸是整个模架的中心内容，要想让模架与料带自动适配，就必须以料带为最基本的参考。

现在激活刀口板的零件，来绘制刀口板。

我们知道，刀口板正常状态下是完全贴合料带的下表面的，但凡事总有例外的情况，所以，我们在做此模架时，也必须将这个例外考虑进去。

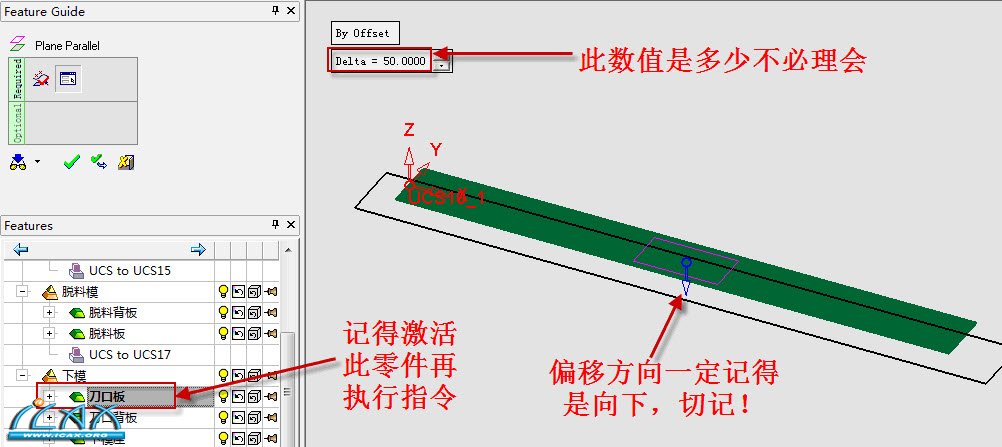

以料带作参考，绘制平行平面，如下图：

14.在此平面上作草图，限制长方形的长宽中点与料带的中点匹配，并标出XY的数值。如下图：
