[Solid Edge高级技巧]第五章 尺寸标注和注释

堆叠零件标号

当多个零件标号参考同一个零件明细表组中的项目时，通常会相互重叠，导致难以看清指引线指向的对象。构成紧固件组件的零件（例如螺栓、垫圈、锁紧垫圈和螺母）体积小，而且紧挨在一起。您可将紧固件的零件标号在一个堆叠组中重新排列，同时每一个紧固件零件仍然保持关联性。如果零件项目编号更改，它的零件标号也会更新。

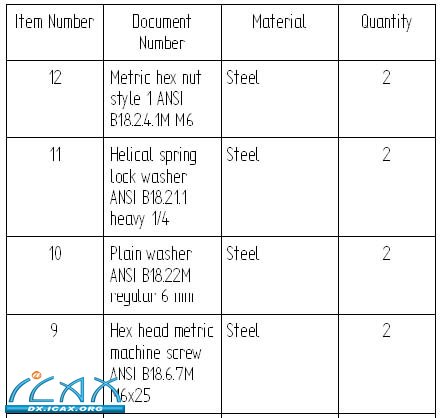

堆叠零件标号后，这些零件标号排在同一垂直和水平行内，同时该组的第一个零件标号连接一条单独的指引线。本例显示了一个水平组及伴随的零件明细表。第一个零件标号是指右侧连接指引线的零件标号。

如需了解如何在组中排列零件标号，参见"堆叠零件标号"。

中心线、中心标记和螺栓分布圆

工程图环境中的中心线、中心标记和螺栓分布圆用于帮助完成尺寸标注和注释操作。它们与2D模型图纸页、工作图纸页或者图纸视图中的目标元素关联。如果修改了图纸视图，中心线、中心标记和螺栓分布圆也将随之更新其位置和尺寸。参考这些注释的尺寸标注也具有关联性。

添加中心线、中心标记和螺栓分布圆

您可每次添加一种中心线、圆形标记或者螺栓分布圆注释，也可向图纸页上的所有零件视图自动添加注释。对于中心线和圆形标记，可框选一组需要添加注释的目标元素。 用于添加这些注释的命令位于Home（主页）选项卡->Annotation（注释）组中。

修改中心线、中心标记和螺栓分布圆

通过修改现有中心标记或者螺栓分布圆的属性，可改变其外观。选择该注释，然后点击快捷菜单上的Properties（属性）。

所有注释都可使用注释快捷菜单上的Delete（删除）命令单独删除。

使用Automatic Center Lines（自动中心线）命令自动添加的中心线和中心标记，可通过设置Automatic Center Lines（自动中心线）命令栏上的Remove Lines and Marks（删除线和标记）按钮成组删除。

工程字体

软件中提供的工程字体包含可用于为工程图纸添加注释的专业字体、特殊字符和符号。这些字体包括度数符号、直径符号、其他特殊字符以及典型文字处理软件中通常不包含的符号。

应根据工程图纸所属行业选择字体。

软件提供TrueType字体，这种字体确保屏幕显示与打印图纸上的字体外观完全相同。文档的屏幕显示与打印文档非常近似。

形位公差

您可使用形位公差这种注释提供关于零件特征的附加信息。尺寸标注及其关联的公差规定了零件上某一特征的尺寸及位置的允许变化范围，而形位公差则确定了零件上特征之间的关系。例如，您可参照零件上的其他特征或基准定义零件中某个孔的位置公差。

Solid Edge 支持ASME Y14.5-1994 制图标准关于几何尺寸与公差标注的规定。TrueType符号字体中支持"之间"与"统计公差"符号。

在工程图环境中，可使用Feature Control Frame（特征控制框）命令定义规定的形位公差。该命令可用于在某个特征上定义相对于零件上其他特征参考字母（称为基准）的必要公差。您可使用Datum Frame（基准框）命令在零件上标识基准。
