Solid Edge ST5新功能 - 注释宽高比-PMI，基准框和基准目标，尺寸公差设置

2012-10-19 14:47| 查看: 37574| 评论: 0|来自: Siemens PLM Software

摘要: 注释宽高比-PMI注释命令支持宽高比和宽度压缩。本章案例part文档下载：http://kuai.xunlei.com/d/QKFAVASIQOAM 【基准框和基准目标】在图纸、PMI、3D草图提供新的基准框端符锚点（实心）锚点（空心）尺寸标注样式也 ...

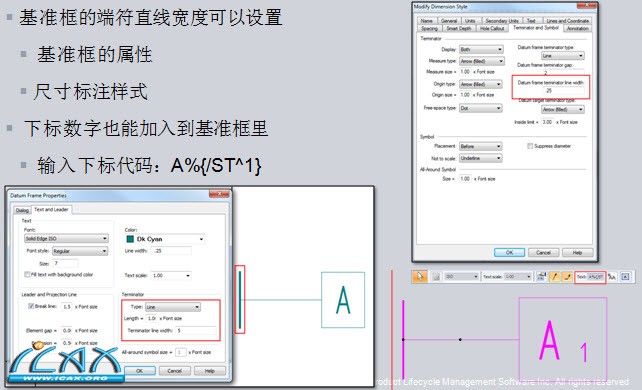

基准框的端符直线宽度可以设置
基准框的属性
尺寸标注样式
下标数字也能加入到基准框里
输入下标代码：A%{/ST^1}

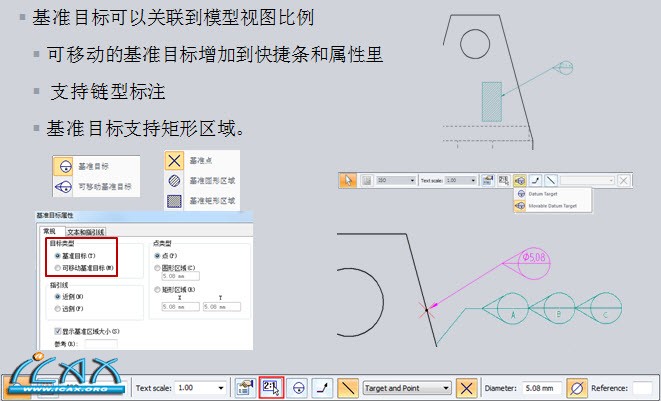

基准目标可以关联到模型视图比例
可移动的基准目标增加到快捷条和属性里
支持链型标注
基准目标支持矩形区域。
