Solid Edge ST5新功能 - 布线板【视频】

2012-10-19 16:17| 查看: 55717| 评论: 0|来自: Siemens PLM Software

摘要: 主线路：最大直径：基于线缆中最大的电线直径，为布线板视图创建主线路。最长导线：基于线缆中最长的导线，为布线板视图创建主线路。用户选择：用户选择布线板视图的主线路。选择导线：用户在线缆模型中选择主线路。 ...


草图
支持的草图工具：
所有关系、网格、智能草图
2D测量
不支持的草图工具：
移动、旋转、镜像、比例缩放、拉伸
块

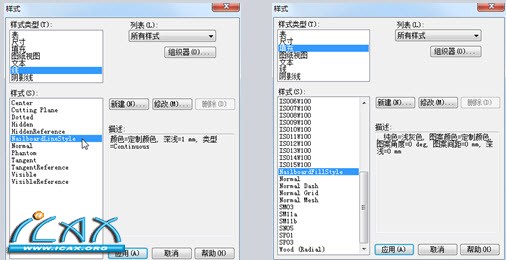

新样式：用于布线板视图的显示
线–NailboardLineStyle布线板的边界线
填充–NailboardFillStyle布线板的填充色
