第2部分 - 掏空立方体

开启 DesignSpark Mechanical 并关闭欢迎视窗 (或按文件>新建>设计)
确保工具栏的设计标签已经选择
在工具栏的设计选项选择平面图
从草图工具选择矩形
在草图网格上单击左键并按住，拖动后放开左键以创建一个矩形
输入 25 来设置其中一个坐标轴的尺寸
按键盘上的Tab键切换坐标轴
输入 25 来设置另一个坐标轴的尺寸
按 Enter 键 - 现在在网格上应该有一个25mm的正方形平面图
选择回位（工具栏的左上角）
在工具栏点击拉动工具

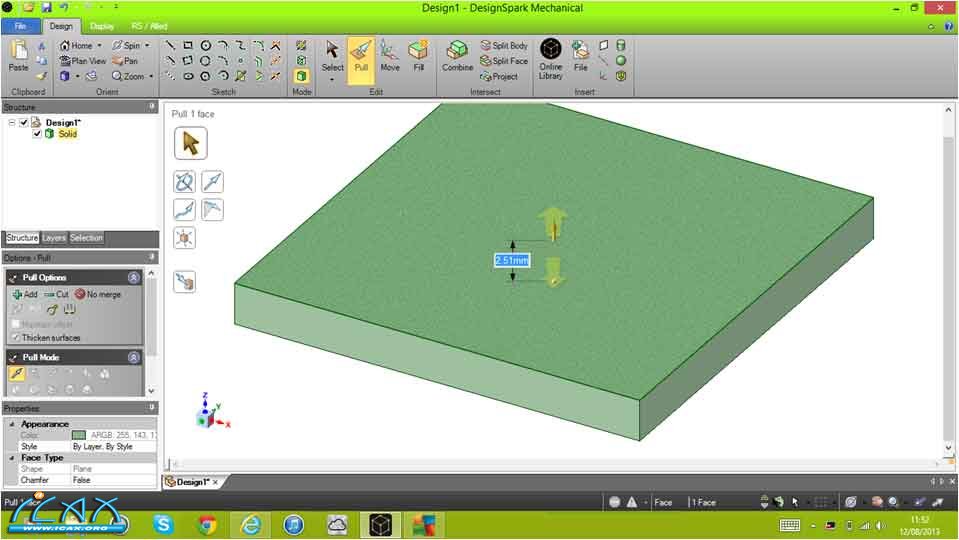

在正方形的草图表面点击左键，然后向黄色箭头方向左击并拖动拉出形状（或把光标悬停在正方形后左击和拖动），并保持鼠标左键按下
输入 25 来设置立方体的高度
按 Enter 键（并释放鼠标按钮）
按回位重设视图
在白色空间点击左键来结束拉伸动作

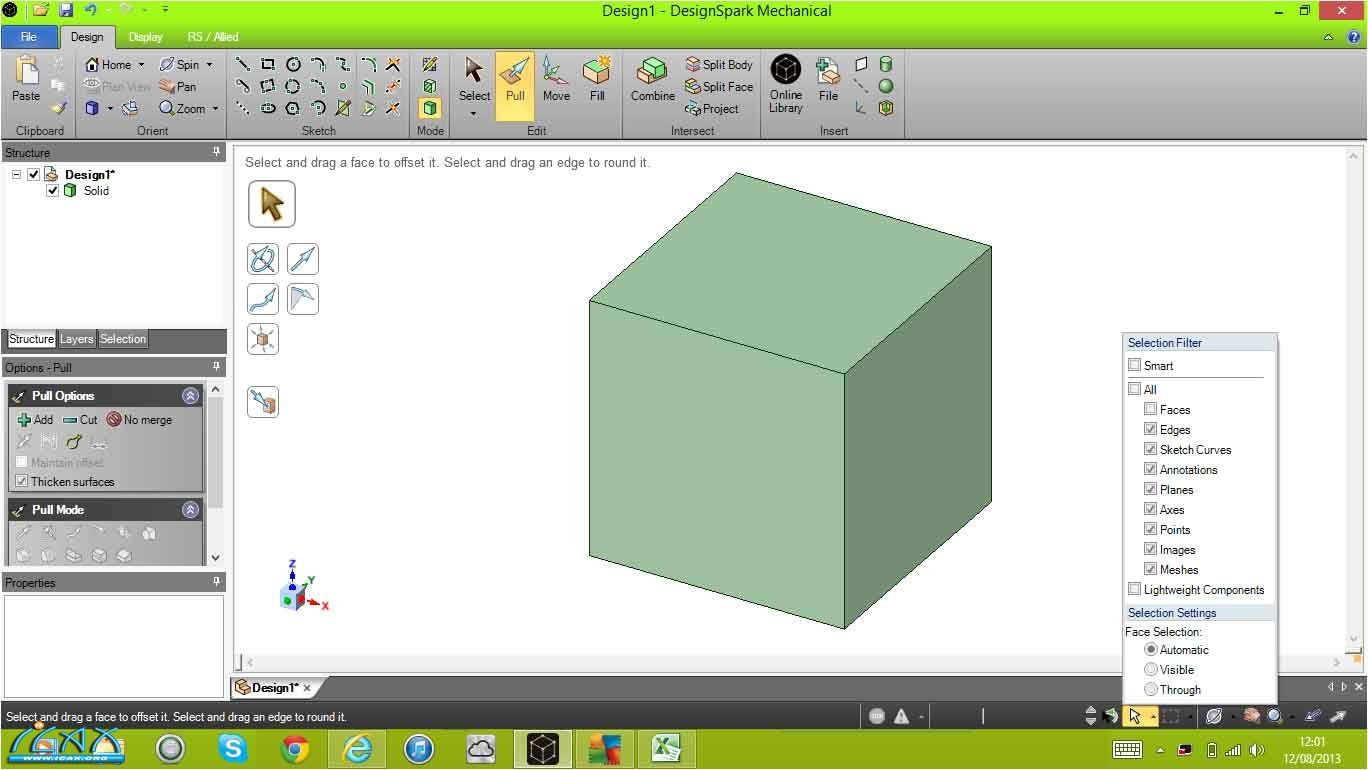

要圆角化立方体的边缘，按Ctrl键并点击左键来选择多条边缘（您可使用鼠标中键缩放及旋转立方体来选择边缘）。想更容易选择所有边缘的话可以编辑选择过滤器（在屏幕底部的白色箭头），取消选择智能和面。

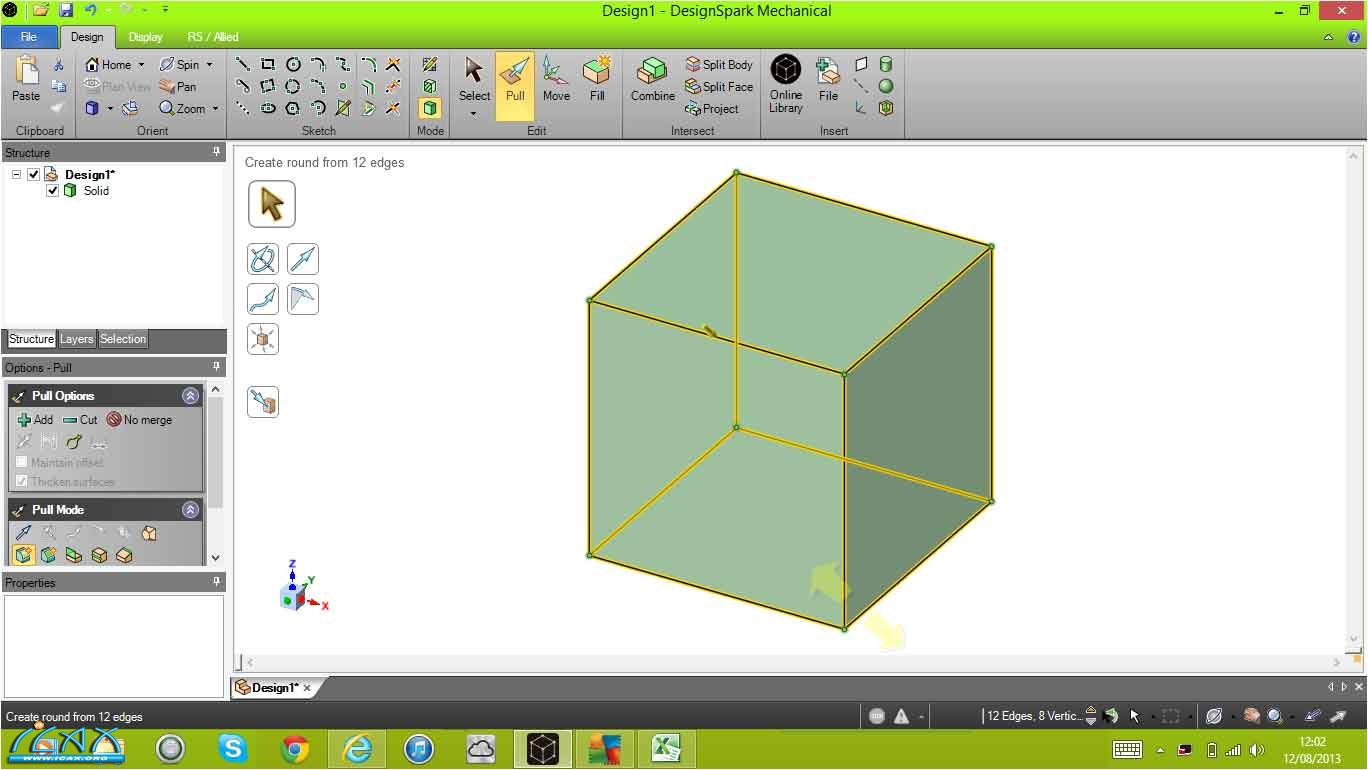

现在还是在拉动模式中，所有的边缘应该也被选择，并显示为橙色，而表面则不会被选择。
使用拉动工具，单击左键并朝向立方体的中心拖动黄色箭头
输入 2 来设置圆的半径

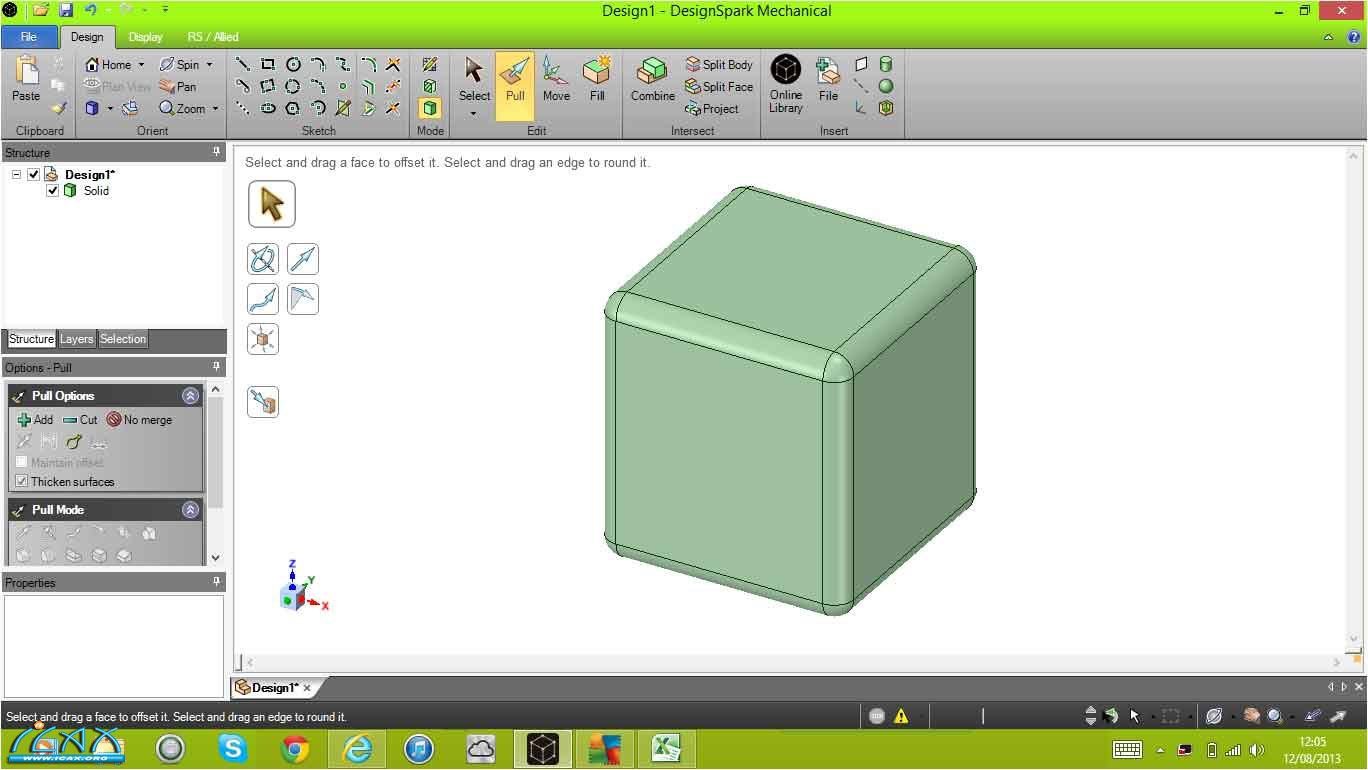

按 Enter 键 - 立方体的边缘现在已经变成圆角
从工具栏的草图工具选择圆形（草图网格会出现）
将光标悬停在立方体的其中一个表面来定位网格，左键点击开始草图绘制（您应该看到网格放置在立方体表面的中间点）
在草图网格的中心点上左键单击草图光标，按住拖动到10mm（沿轴保持尺寸）（或输入尺寸）并释放
以拖动草图创建正方体一样的方式，使用拉动功能向裡面拖动圆形(确保拉动的程度已超过了立方体形状的表面)并释放拖动
在立方体的其他两个表面重复完成刚才的3个步骤（立方体现在应该有3个直径10mm的孔）
在工具栏点击选择并在立方体表面的孔的边缘点击左键便可在每个孔中添加倒角
在这种情况下，为了节省时间可以在设计窗口左侧的“选择”菜单使用多重选择工具。

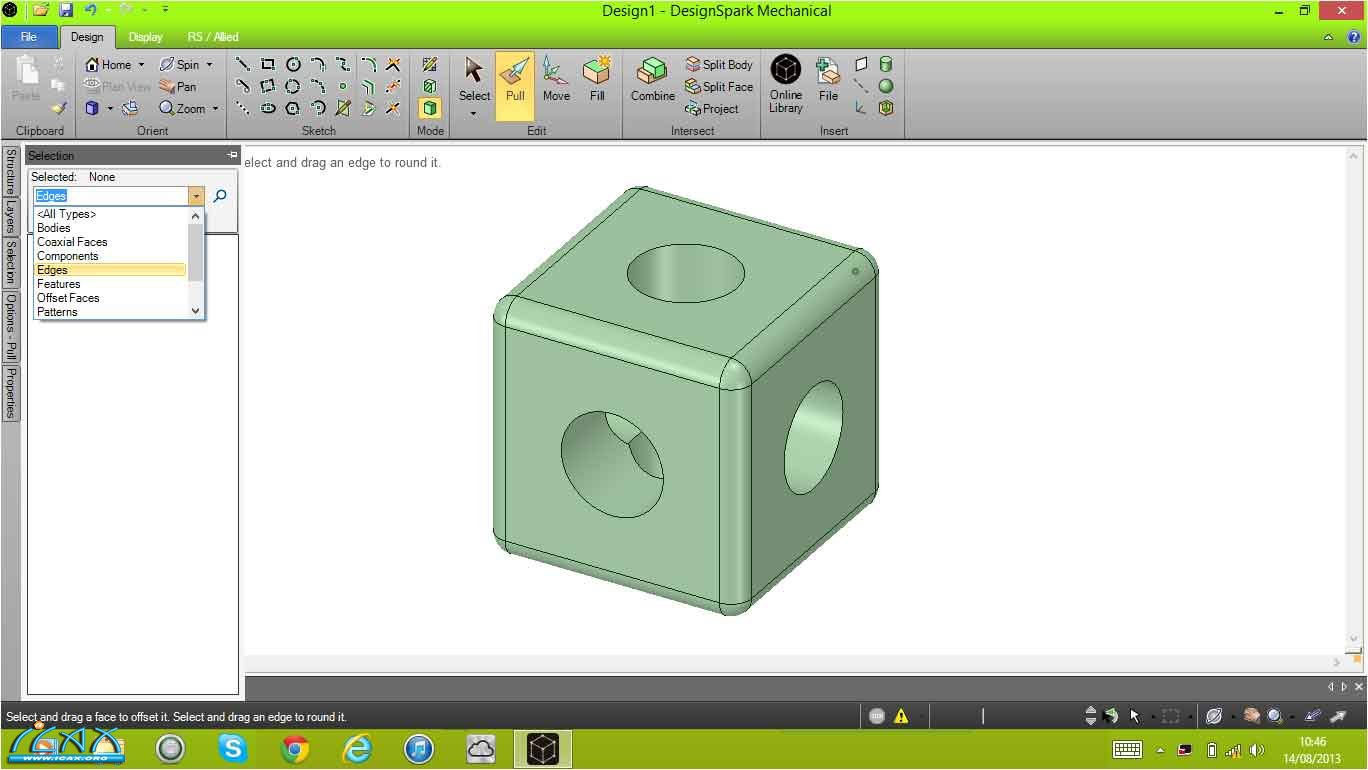

点击其中一个圆形的边缘后，在搜寻下拉菜单选择边
在下面的树型菜单选择具有相同长度的边（您可能需要拉低窗口边界来展开树型菜单以查看相关的选项）
点击工具栏的拉动工具

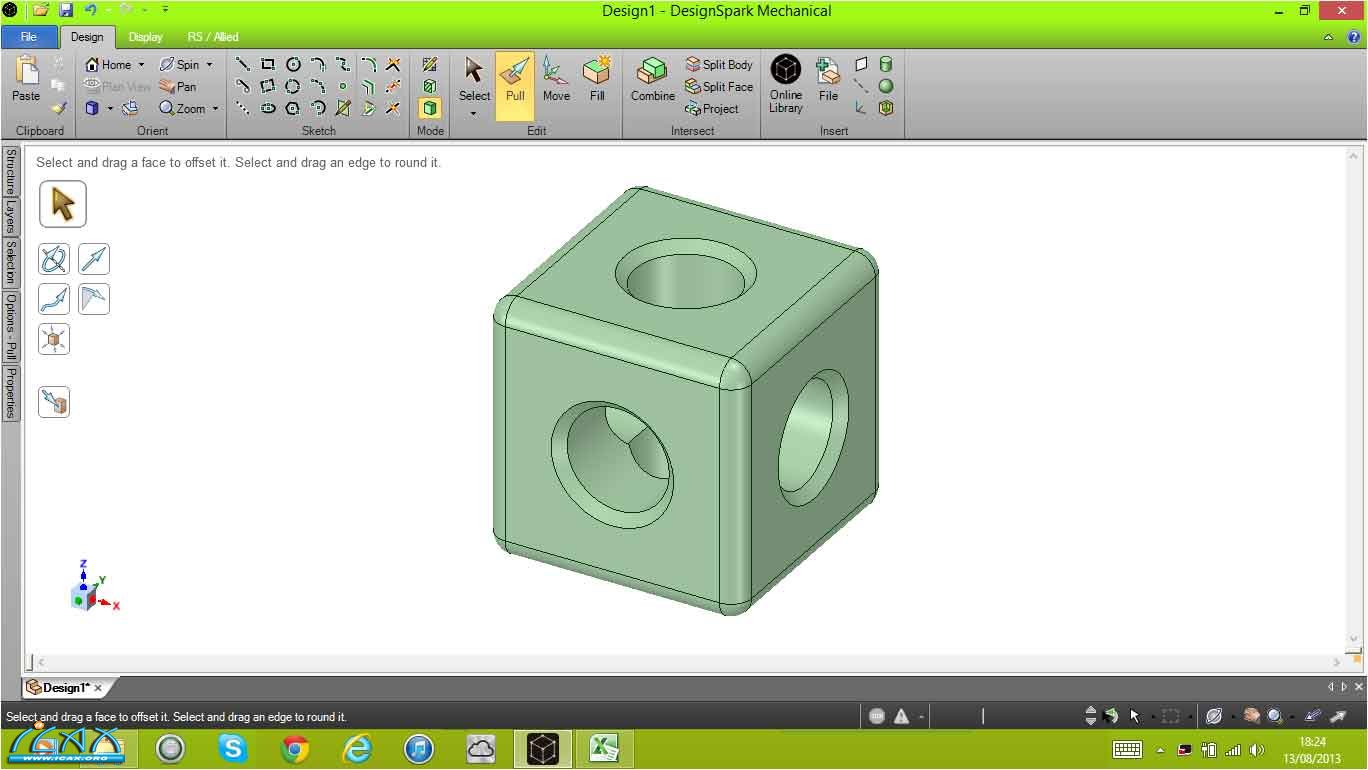

在设计窗口左侧的拉动模式菜单，选择第二个图标来倒角（您可能需要拉低窗口边界来查看相关的选项）
在设计窗口空白的位置单击左键并向下拖动添加倒角和（在拖动期间或之后）输入 1 来设置倒角成45度1mm的形状
将文件保存为 HOLED CUBE

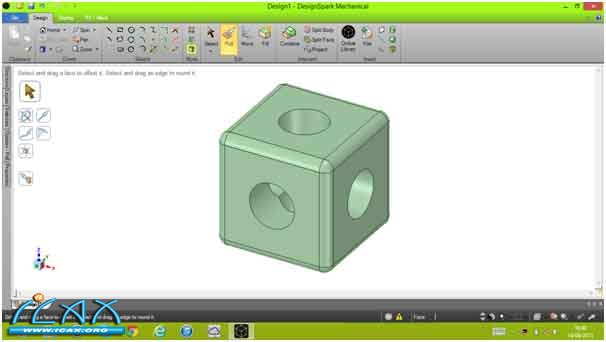

有洞的正立方体现在已完成！
