[Solid Edge高级技巧]第五章 尺寸标注和注释

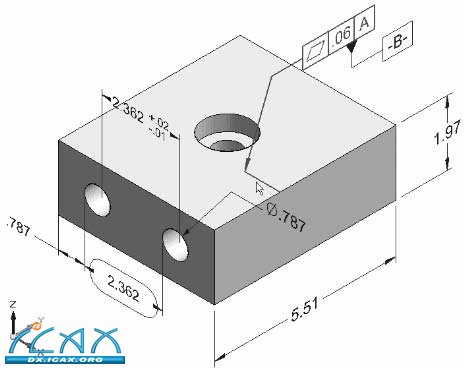

移动直接连接面的注释将只沿着面平移，而不离开面。根据需要自动添加三维尺寸延伸线。

使用Alt 键和拖动方法操作PMI元素

首先选择Edit Definition（编辑定义）命令，然后拖动元素手柄，即可在2D环境中移动和调节PMI元素。

点击并拖动

如需移动某个PMI元素或者调节该元素上的不同部分，点击该元素，然后拖动某一手柄。该元素是注释还是尺寸标注，以及被选中的手柄都会影响结果。

Alt键+点击

在PMI注释的指引线中添加或删除折叠线。

注：

如需了解如何在2D环境中移动和操控注释，请参见以下帮助主题：移动注释

移动尺寸标注

在PMI元素中使用属性文本

您可在PMI尺寸标注、标注和零件标号注释中使用属性文本。

• 如需在标注和零件标号中使用属性文本，选择注释对话框上的Property Text（属性文本）按钮 。

• 如需在尺寸标注前缀、后缀、上缀、下缀中使用属性文本，将属性文本字符串复制并粘贴到Dimension Prefix（尺寸标注前缀）对话框的对应文本框中。点击Dimension（尺寸标注）命令栏上的Prefix（前缀）按钮 即可打开Dimension Prefix（尺寸标注前缀）对话框。

• 如需从零件或者装配件的孔特征中提取孔信息，使用Hole Reference（孔参考）、Smart Depth（智能深度）或Hole（孔）标注属性文本。

• 您可从成型零件（而非展开零件）提取折弯信息（Angle（角度）、Radius（半径）和Direction（方向））。

• 如需更新PMI元素中的属性文本，使用PMI选项卡->roperty Text（属性文本）组->Update All（全部更新）命令。

• 如需将单个注释和尺寸标注的属性文本字符串转换为普通文本，使用选定元素快捷菜单上的Convert Property Text（转换属性文本）命令。

• 如需转换文档中的所有字符串，可使用PMI选项卡->roperty Text（属性文本）组->Convert All（全部转换）命令。

如需进一步了解属性文本，请参见帮助主题：使用属性文本。

设置全局PMI元素颜色和文本大小
