[Solid Edge高级技巧]第五章 尺寸标注和注释

创建包含PMI的3D模型视图

借助模型视图可在Product Manufacturing Information（PMI）（产品制造信息）工作流中管理零件、钣金或装配模型的显示。您可通过定义模型的不同3D视图，提供全面的设计、制造和功能信息。

模型视图可包含以下内容：

• 模型状态（例如设计或展平状态）。

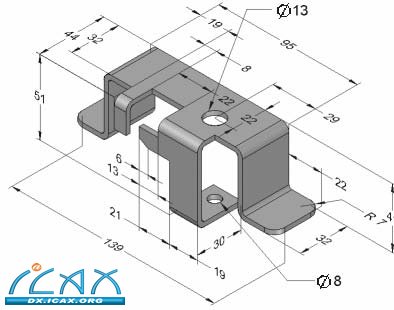

• 尺寸标注，包括已经复制到3D环境的驱动尺寸。

• 尺寸标注

• 注释

• 剖视图

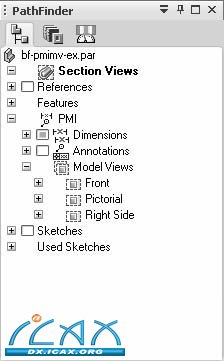

完整定义后即可从Model Views（模型视图）集合中选择各个模型视图，该集合位于PathFinder（路径查找器）的PMI节点下。

在查看时，可使用查看与标记程序或Solid Edge 查看器共享模型视图和数据。

创建模型视图

View（视图）命令创建当前在图形窗口中显示的装配件、零件或者钣金模型的3D视图。

• 创建模型视图时显示的所有尺寸标注、注释、视图设置和剖视图都被复制到该模型视图。

• 每一个模型视图定义包含视图名称、方向、比例和视图范围（缩放）。

• Model View Options（模型视图选项）对话框用于为视图名称、渲染模式、剖视图和切割平面显示指定初始值。您可通过编辑模型视图定义更改这些设置。

• 使用PathFinder（路径查找器）可访问与控制PMI模型视图。

• 每一个模型视图定义都包含一个特定的PMI元素列表（尺寸标注、注释的类型以及包含的剖视图），它们是应用该视图时显示的元素。

注：

在某个模型视图中这些元素的显示或者隐藏设置将应用到所有模型视图中的相同元素。

如需进一步了解，请参见帮助主题：使用3D PMI。
