以刻录标志图形为例

1、在新建零件中打开草图，任何基准面均可。

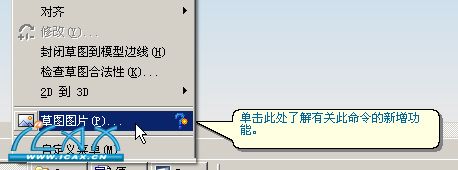

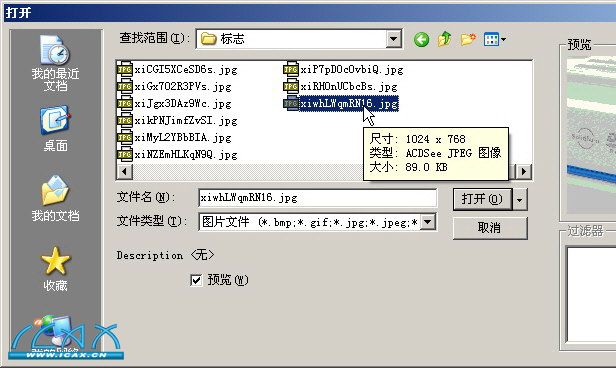

2、导入草绘图片。单击[工具]-[草图绘制工具]-[草图图片]，在弹出的对话框中选择图片。

3、在左侧属性管理器中可以任意调整草绘草图图片的大小、旋转和位置

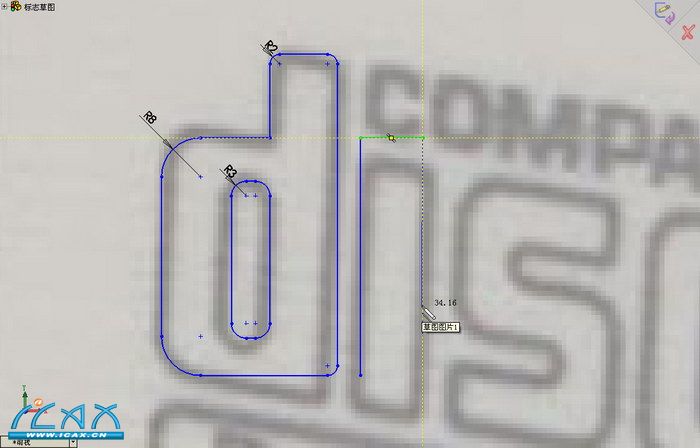

4、绘制草图

为了快捷，可以使用单线绘制

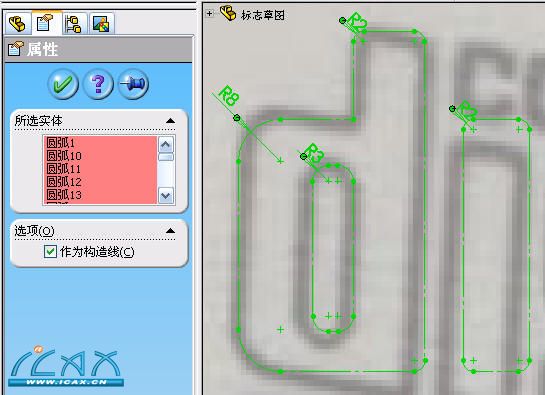

5、单线绘制完成后用框选方式选定全部草图，在左侧草图属性窗口中[选项]下选定[作为结构线]复选框，将草图全部转换为结构线，此时不要点确定按钮。

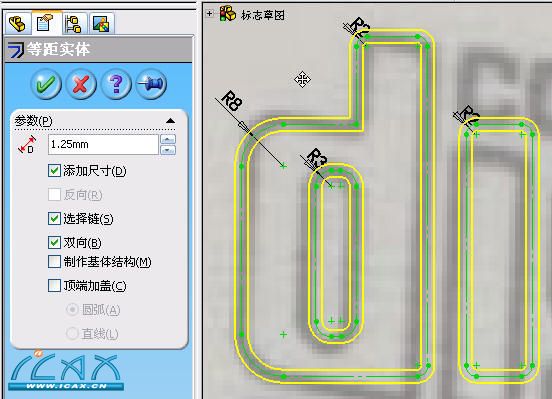

6、在草图绘制工具中单击[等距实体]

，在等距属性中的[选择链]和[双向]复选框里打对勾并设置等距距离。

确定

删除结构线（如果计算机性能较高当然也可以不删除结构线）

完成的图形部分草图
