如何在Creo中实现铁环网的阵列？

2013-5-13 16:08| 查看: 44353| 评论: 0|原作者: creo|来自: 开思论坛

摘要: 从图中的模型树上，我们可以看出铁环网是由一个旋转+一个阵列特征完成的。再观察铁环网的结构可知，阵列是由基础零件向两个方向递增的，且递增的同时，还伴随着一个90度的角度交替变化。因此我们可以知道：实现此阵列 ...

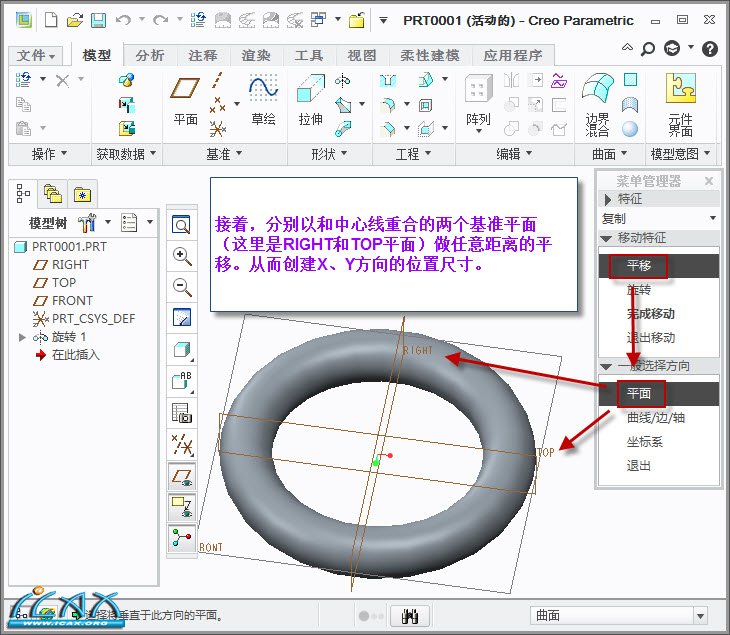

创建X、Y方向的位置尺寸。

2013-5-13 15-36-26.jpg

复制后的基础零件（旋转2）上就能看到我们想要的四个驱动尺寸（此时我们可以把“旋转1”删除掉，再把“旋转2”从组特征中分解出来）

2013-5-13 15-42-22.jpg

用尺寸阵列的方式进行阵列

2013-5-13 15-50-58.jpg

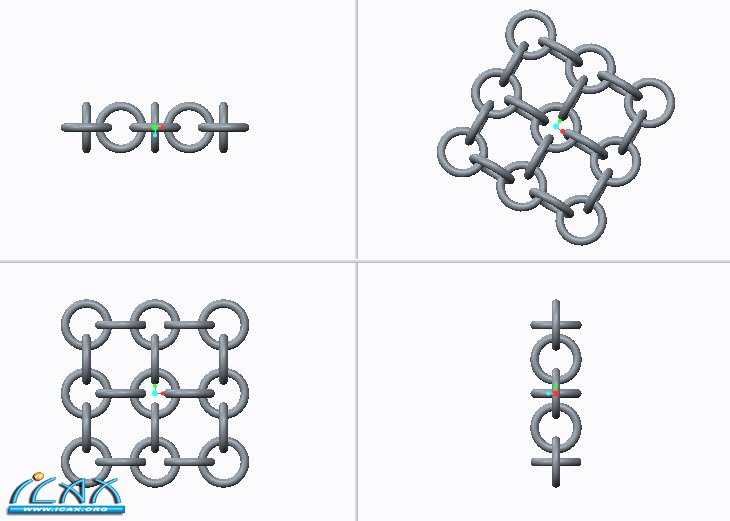

最终效果


2013-5-13 15-57-57.jpg
