烟斗逆向造型--教程

2013-5-8 14:59| 查看: 34222| 评论: 0|原作者: 上边痛|来自: 开思论坛

摘要: 从线框图可以看出烟杆与烟囱近似一个旋转体，因此我们可先旋转出两部分的主体后，再做出连接部分的形状。下面给大家演示下具体的操作过程：首先旋转出烟囱部分，接着旋转出烟杆部分，合并两面组后，切出连接部分，绘 ...

2013-5-8 14-16-00.jpg

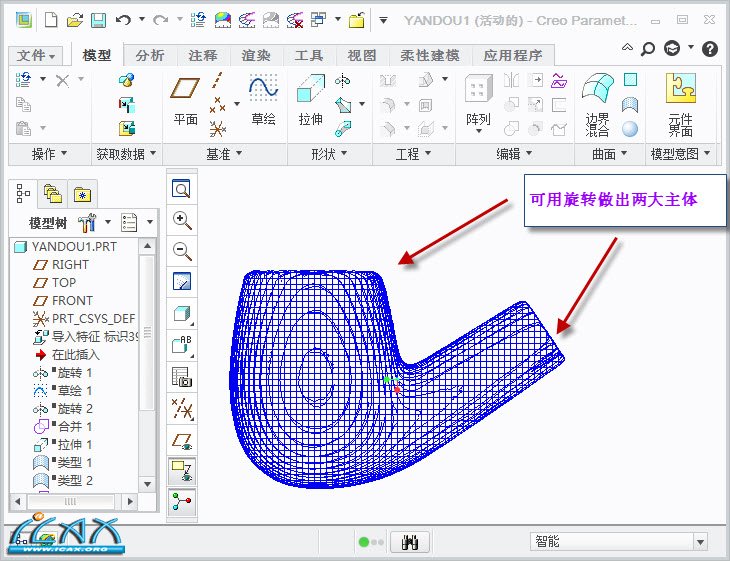

从线框图可以看出烟杆与烟囱近似一个旋转体，因此我们可先旋转出两部分的主体后，再做出连接部分的形状。

下面给大家演示下具体的操作过程：

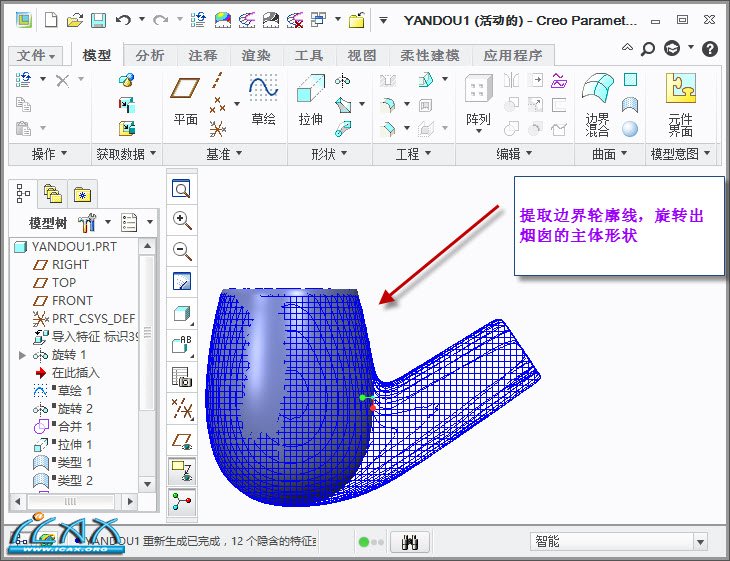

首先旋转出烟囱部分

2013-5-8 14-18-04.jpg

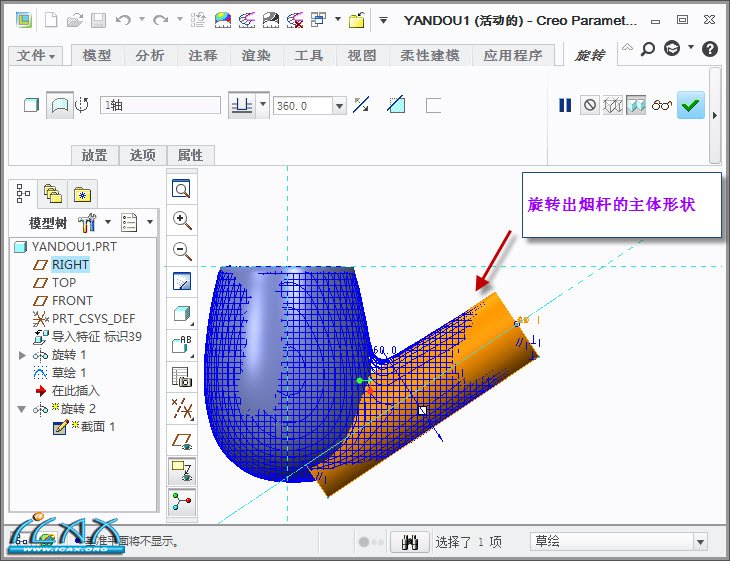

接着旋转出烟杆部分

2013-5-8 14-24-45.jpg


合并两面组后，切出连接部分

2013-5-8 14-26-19.jpg


绘制辅助轮廓线

2013-5-8 14-29-12.jpg

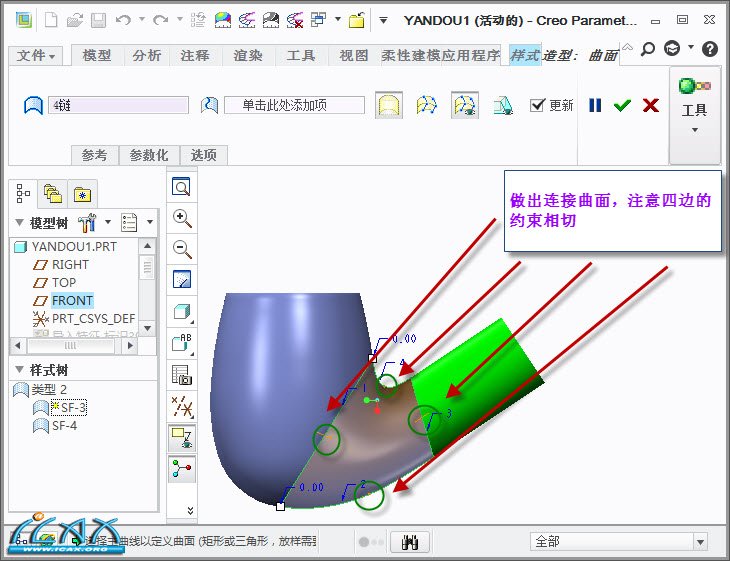

做出连接面

2013-5-8 14-33-05.jpg


合并各面组并抽壳

2013-5-8 14-50-09.jpg

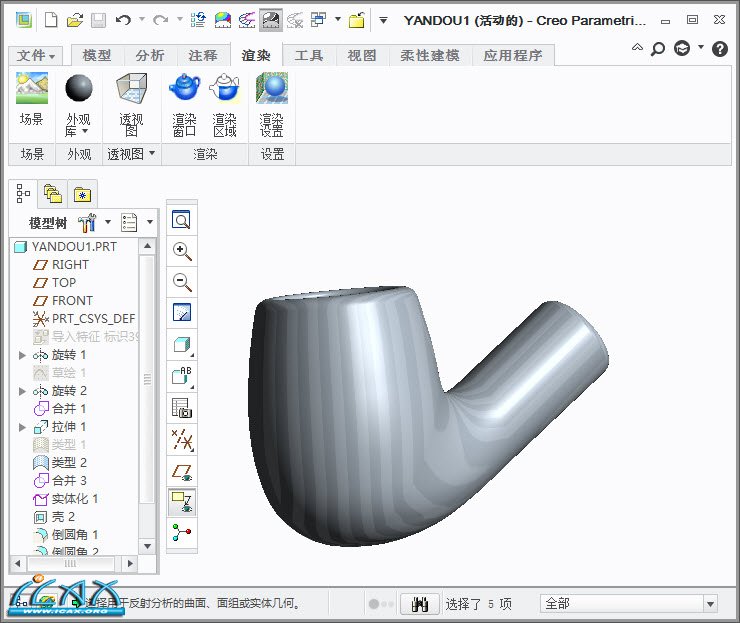

最终效果图
