第六步－曲面延伸 1. 曲面延伸 在电极向导栏中选择延伸命令  ，则自动捕捉前面定义的轮廓：
按下图所示设定延伸参数，注意到底部有一处曲面有问题，改变偏移为移动后满足要 求：
选择曲面延伸特征向导中的可选项填充面  ，则延伸曲面自动封闭侧面。
由于还需要进行曲面延伸命令，故此步的曲面延伸指令选择应用选项，即能在完成此 步的情况下继续使用曲面延伸指令。选择应用后 Cimatron E 已经自动拾取封闭轮廓准备再次进 行面的延伸。

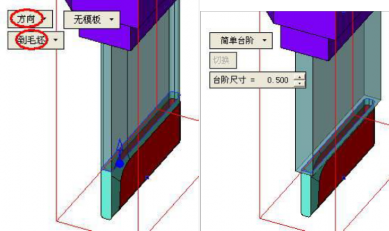

2．延伸到电极毛坯 改变延伸方式为方向和到毛坯； 选择可选项台阶  按钮，设置延伸曲面台阶尺寸为 0.5，确认延伸，则得到最终的延 伸曲面。
|
