八、斜顶的快速设计方法

通过轮廓从凸模分离出斜顶。

1、在下图指示的凸模面上绘制草图。

2、激活顶出系统，在菜单里选择“装配/使用轮廓提取镶件”命令

，先选取凸模，然后选择上面做的草图轮廓，按鼠标中键。

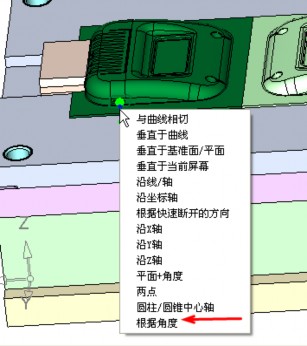

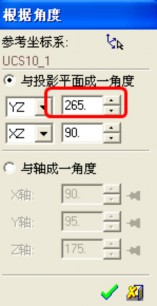

再左键单击箭头的端点，单击“根据角度”命令，然后把 270 改成 265 后确认（确认的是轮廓分割凸模的方向）。

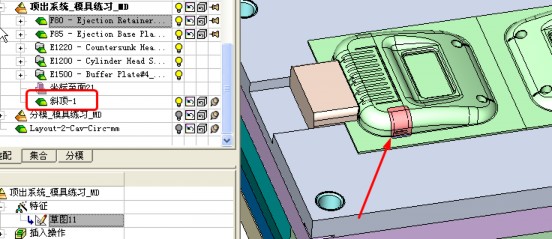

最后单击顶出系统选择斜顶所放的位置，并把界面里的镶件改成斜顶-1 后确认退出命令。会发现在装配树有斜顶生成。

3、用同样方法做出另一侧斜顶-2。

4、复制两个斜顶到另一侧。从快捷菜单选择复制命令

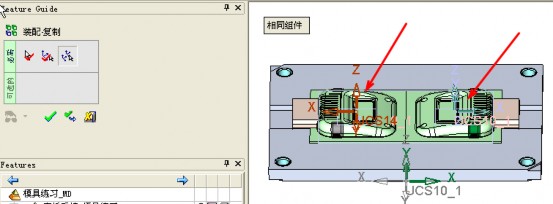

，显示出布局零件和坐标系，选择刚才做的 2 个斜顶后中键，然后选择图示的 2 个坐标系，确认退出复制操作。

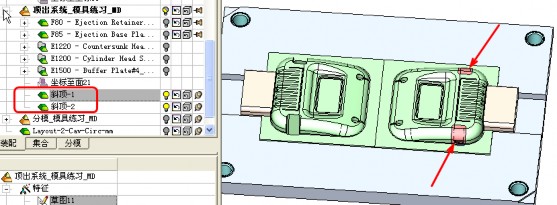

5、隐藏布局零件，查看结果：
