[NX 二般建模法:中面法] 实战1：底座建模

2012-5-2 11:04| 查看: 40374| 评论: 1|原作者: 胡永冬|来自: 通力凯顿

摘要: 简介中面法是左右对称零件的中位面（对称面）中进行构图的建模方法。中面法:实战1_底座建模底座建模,如下图:此题为中面法的典型实例.A．在对称面建立草图。如下图建立草图B设定半径参数r5=18mm对草图进行拉伸，先拉伸 ...

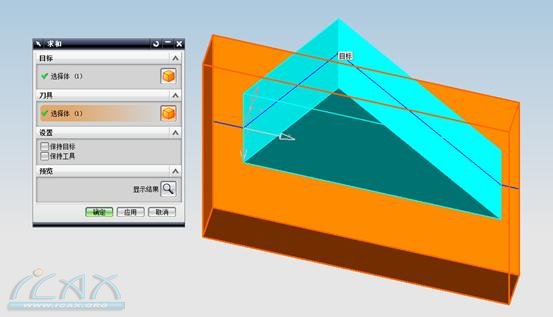

D.求和

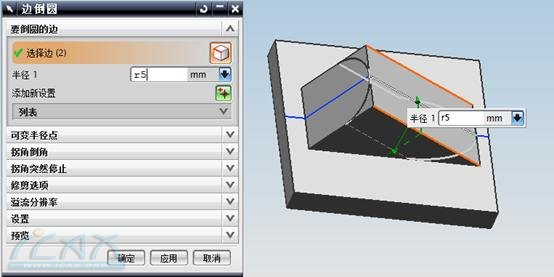

E.化方为圆，倒半径为参数r5的圆角。

F.拉伸出底槽.

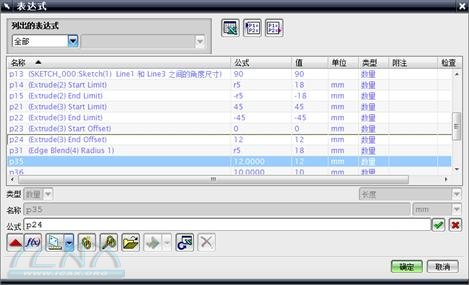

利用设计逻辑中的”公式”建立尺寸关联

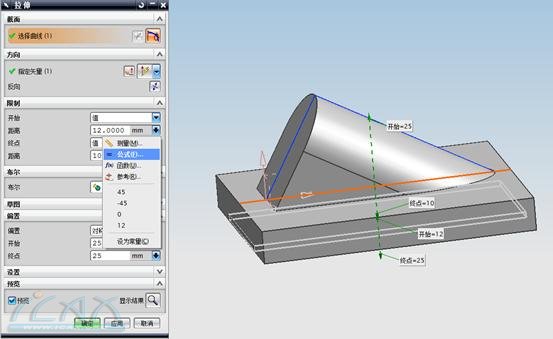

拉伸的开始值和底座的高度p24=12建立关联.开始值=p24

同理,拉伸的终止值为p24-2.这样就建立了尺寸关联.

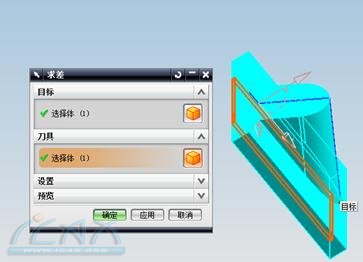

求差,作底面通槽:

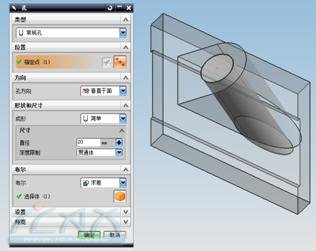

G打通孔.注意布尔为求差

H:打孔,倒角,对数据分层,完成.
