[NX 二般建模法:径面法] 实战2：夹具建模

2012-5-2 10:41| 查看: 43414| 评论: 0|原作者: 胡永冬|来自: 通力凯顿

摘要: 径面法:实战2_夹具建模。此练习为NX径面法建模的经典例题.径面法_实战2 按照下图建模：A.仿照径向平面建立如下草图。B.对草图进行多次拉伸拉伸一拉伸二 加圆台,把臂部作完打直径为12mm的孔C.设定圆角半径r1=20mm,轴向 ...

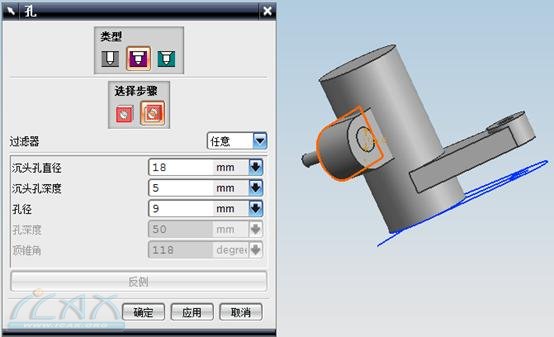

 打沉头孔


对零件求和

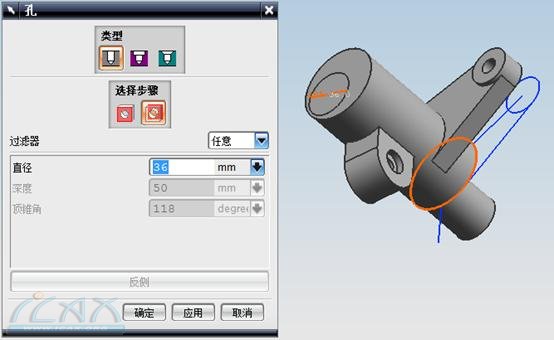

打36的孔

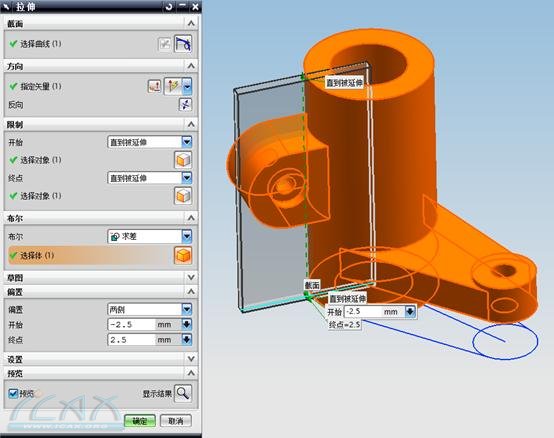

作通槽


对数据分层,完成.
