[NX 二般建模法:中面法] 实战4：斜管

2012-5-2 11:29| 查看: 42660| 评论: 2|原作者: 胡永冬|来自: 通力凯顿

摘要: 中面法—实战4：斜管作如下图所示的斜管显然,从剖面(SECTION)A-A看,此题也是一个左右对称的图形.此题用到了中面法和径面法.A.仿照左右对称面的全剖视图构建草图.设定r=0.6, r1=1.5 r2=0.095B.作底座.化方为圆 C.作 ...

C.作斜管.

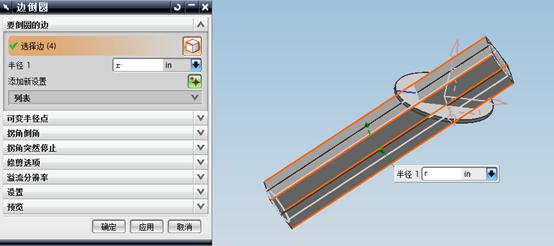

拉伸出截面为正方形.

化方为圆

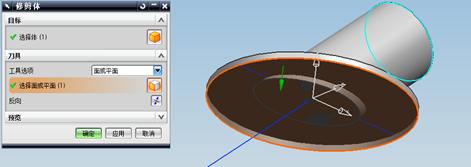

修剪多余管体

打孔

D.作斜管上的径向孔.

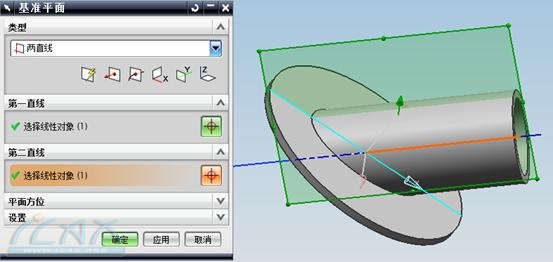

过两直线作一基准面

在斜孔上表面作一草图.

在孔中心作一直线,此直线与先前作的基准面重合,长度为r,如下图所示: p54=r.
