[NX 二般建模法:中面法] 实战4：斜管

2012-5-2 11:29| 查看: 42659| 评论: 2|原作者: 胡永冬|来自: 通力凯顿

摘要: 中面法—实战4：斜管作如下图所示的斜管显然,从剖面(SECTION)A-A看,此题也是一个左右对称的图形.此题用到了中面法和径面法.A.仿照左右对称面的全剖视图构建草图.设定r=0.6, r1=1.5 r2=0.095B.作底座.化方为圆 C.作 ...

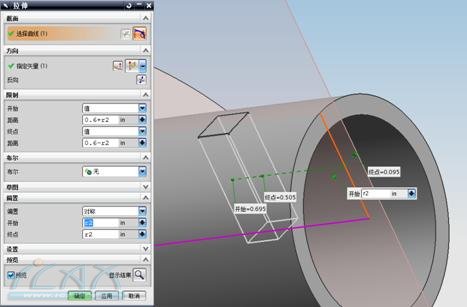

对此直线进行拉伸,形成正方形截面。

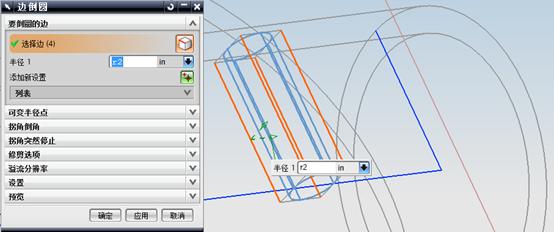

对此正方形截面倒圆.化方为圆.

求差,形成径向孔.

E.作沉头孔.

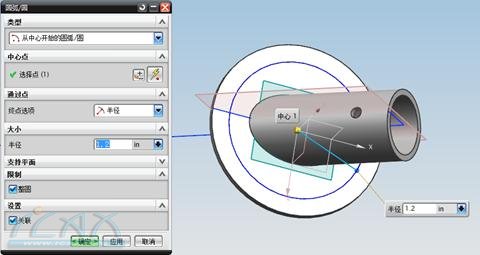

作一半径为1.2的圆.

过圆与基准面的交点,作沉头孔.

阵列孔,对数据分层,完成.
