[NX 二般建模法:积木法] 实战1：支撑件建模

2012-5-2 12:15| 查看: 44594| 评论: 1|原作者: 胡永冬|来自: 通力凯顿

摘要: 简介：积本法的建模方法像搭积木游戏,也可称之为聚沙成塔法.例如:体素特征和成形特征就像是积木中的各种积木块.通过对体素特征和成形特征的叠加来得到三维模型.积木法_实战1：支撑件建模对下图支撑件进行建模。A:用体 ...

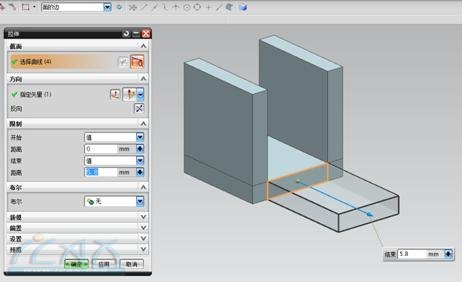

D:拉伸出前面体.

E:求和.

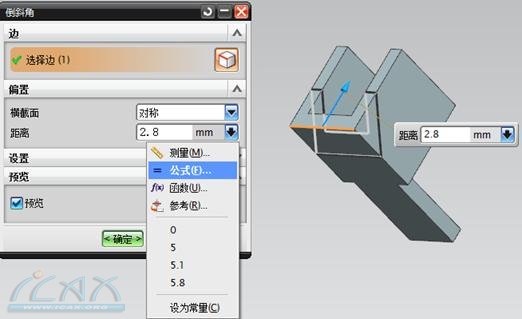

F:倒斜角.

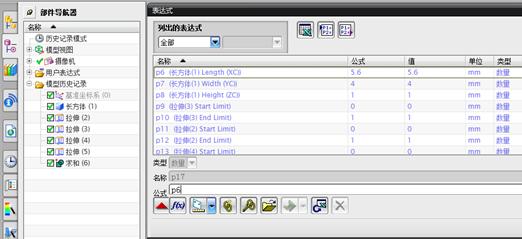

使用设计逻辑中的”公式”.

显然长方体的长,p6=5.6

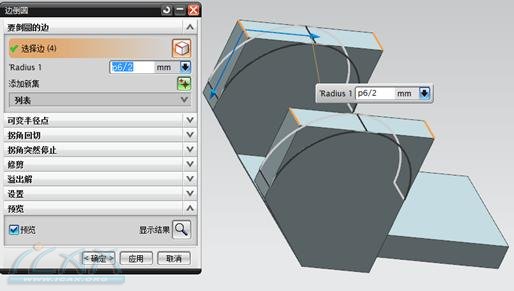

G:画方为圆,倒圆角.显然此时支撑件的基本形状已经出来.

H:打孔,作螺纹,倒圆角,完成.

123 / 3 页下一页
