二、第二次工程变更练习

上面完成了的模型的一次修改（也就是工程变更），假设此时客户的零件模型又有变化，改变的模型是COVER17R2,下面介绍如何进行第二次变更。

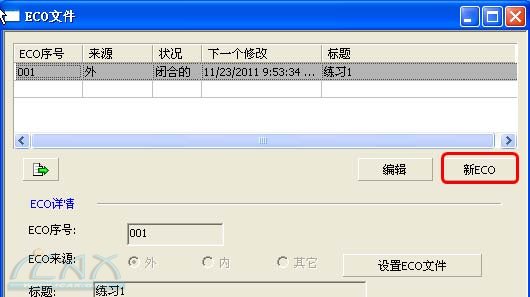

1、首先和第一次变更一样，先建立一个ECO文件。打开ECO文件，单击下图“新ECO”命令。

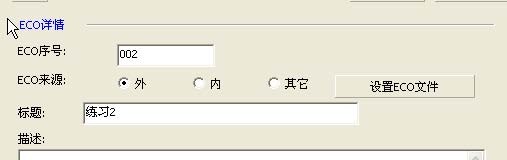

输入以下一些内容：

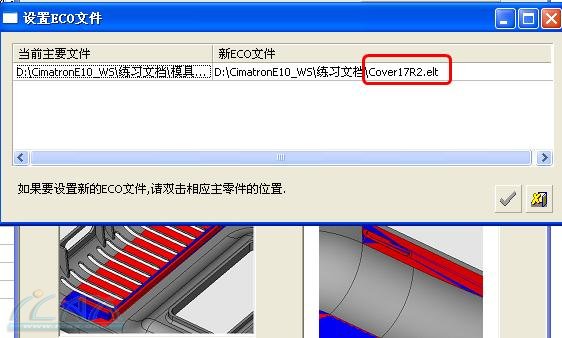

2、单击上图“设置ECO文件”按钮，找到文件COVER17R2，并把变更的图片信息加载进来。如下图所示。

3、单击应用，再单击“编辑”，把ECO状态改成“工作中”，然后确定。

4、激活Cover17-Work，只显示这个零件，然后在ECO向导里选择命令，系统自动调用ECO文件里的一些信息，单击确定。

5、发现两个零件没有重合，需要重新定位，单击“重定位ECO零件”命令。

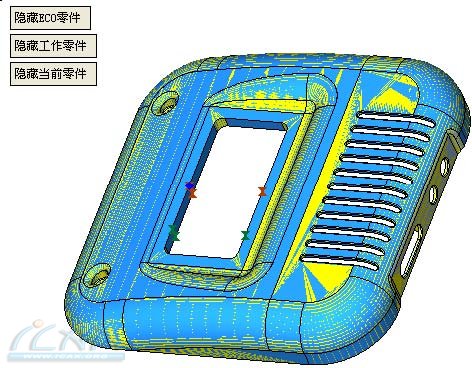

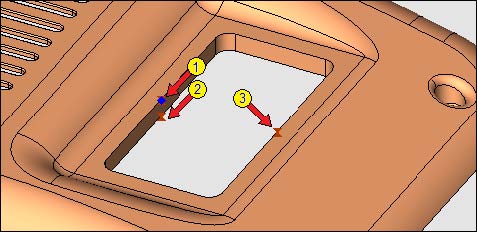

隐藏工作零件，在ECO文件上按照顺序选择3点，中键确认。

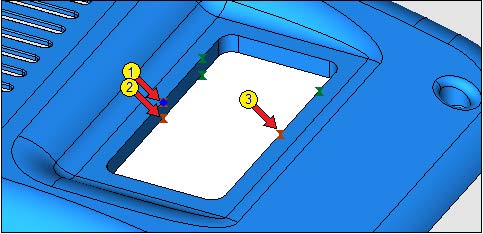

显示工作零件，隐藏ECO文件，在工作零件上按照以下顺序也选择三点。

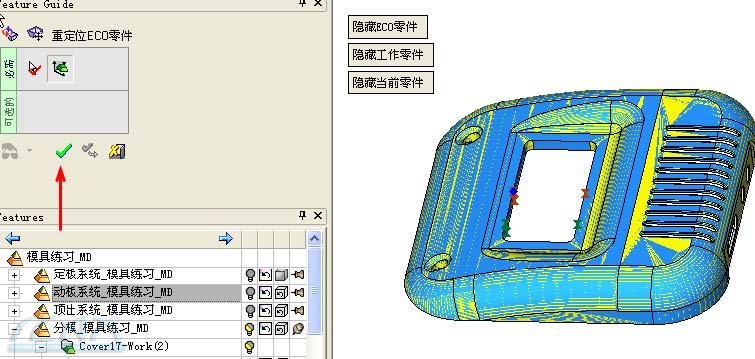

再显示出ECO文件，可以看到两个零件已经重合了。

6、单击下图按钮，可以看到有三处发生变化。

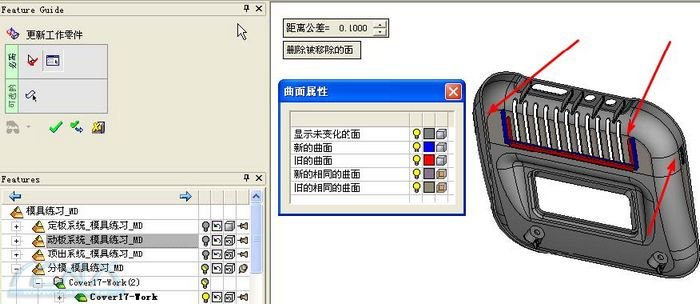

单击中键，可以从下图看到添加的面和删除的面。

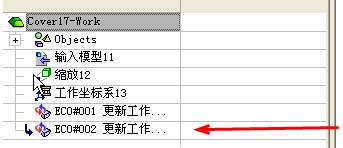

7、特征树下又生成一个更新特征“ECO#002 更新工作零件15”。

8、按照以前的步骤可以很顺利地完成凸、凹模和斜顶的修改。
重新分配新添加的面

发现这次变更只是对凸模有影响，其余比如凹模和滑块是没有影响的。可以忽略此次更新。

激活凸模固定板F50 - Cavity Plate#1，和以前的操作一样编辑切除当前特征，把新添加的面附属到F50 - Cavity Plate#1上。

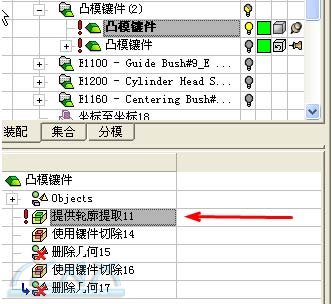

激活凸模镶件，编辑下图箭头命令。

斜顶上的面也有变化，同样需要更新。激活斜顶，编辑下面这个特征。

下图特征树显示都已更新。
