在Creo中，如何快速绘制节能灯管？(方法二)

2013-7-23 17:50| 查看: 33075| 评论: 0|原作者: 上边痛|来自: 开思论坛

摘要: 观察灯管外形可发现：此灯管的外形可由一个U形管直接扭曲而成。想到了这点，制做方法也很容易就能被想到了，那就是只需要用到扭曲命令即可形成产品外形。下面和大家分享具体的做法：首先草绘U形管外形线。进入扭曲功 ...

2013-7-23 17-29-23.jpg

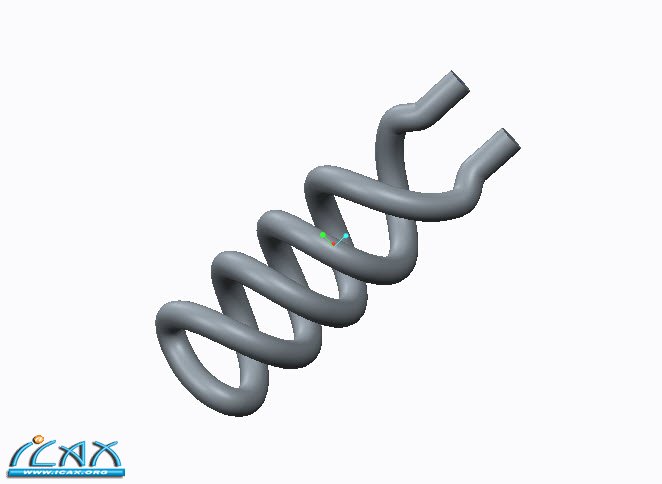

观察灯管外形可发现：此灯管的外形可由一个U形管直接扭曲而成。想到了这点，制做方法也很容易就能被想到了，那就是只需要用到扭曲命令即可形成产品外形。


下面和大家分享具体的做法：

首先草绘U形管外形线
2013-7-23 17-17-21.jpg

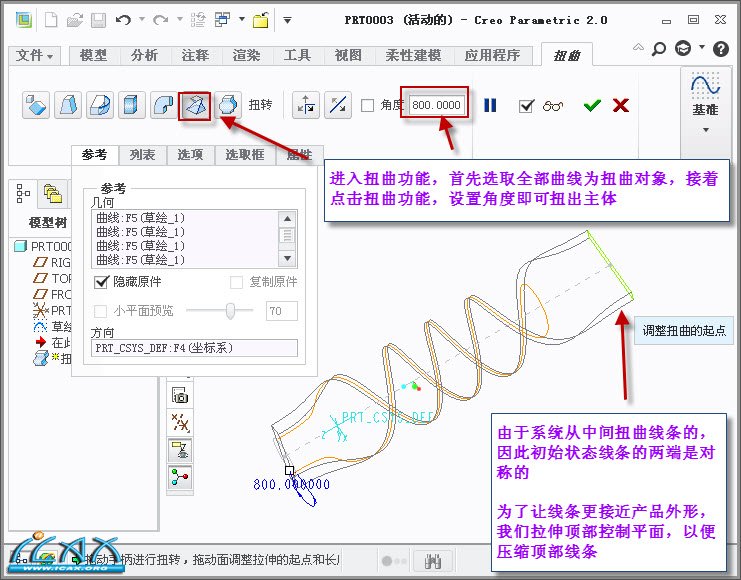

进入扭曲功能，对U形管做扭曲
2013-7-23 17-20-06.jpg

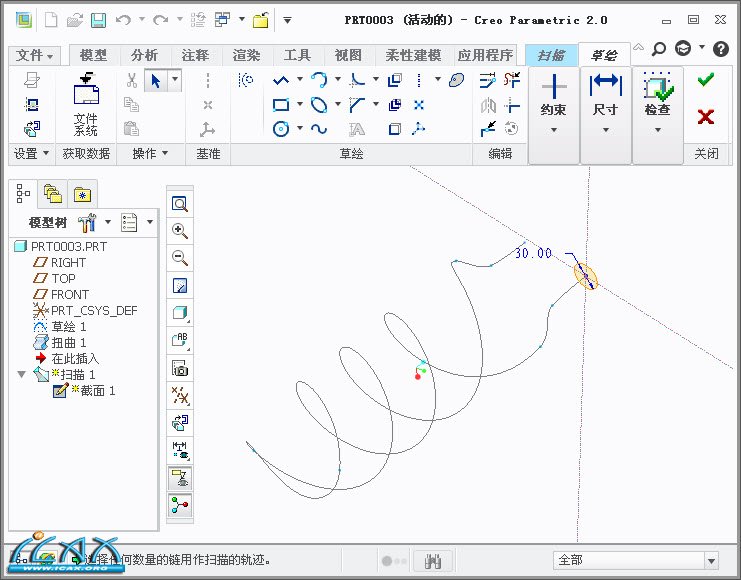

再用扭曲后曲线做扫描，截面如图示
2013-7-23 17-27-54.jpg

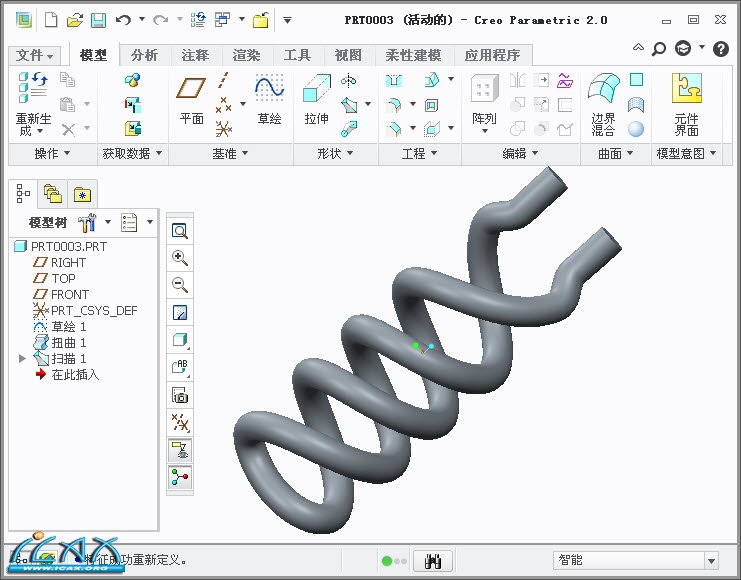

最终的效果
2013-7-23 17-28-50.jpg
