[案例教程]　吊扇装配设计教程

2011-10-27 11:38| 查看: 64113| 评论: 0|来自: 中望3D

摘要: 吊扇装配设计一、创建模型1. 创建一个多对象文件，命名为“My Fan”。2. 在多对象文件内创建一个新零件，命名为“Support Pin”。3. 使用圆柱体命令，圆柱体中心为（0,0,0），半径为3mm，长度为30mm。图14. 退出当前 ...
30.利用XY基准面修剪实体 ，保留下部分。

图20

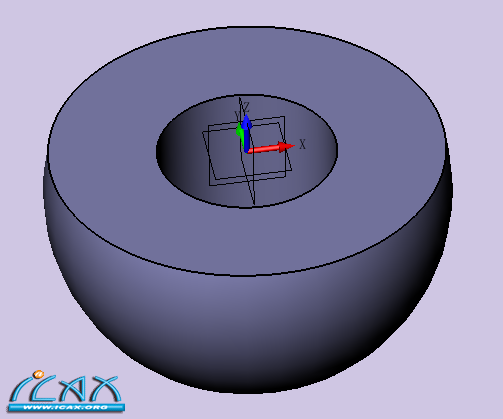

31.在球体的顶平面上添加孔特征 ，孔类型为普通孔，定位中心和圆心重合，直径为22，结束端选择通孔。

图21

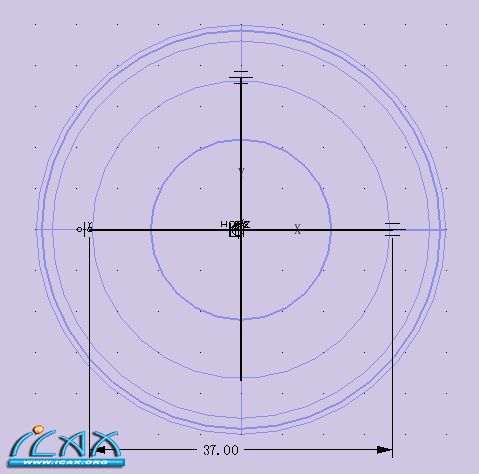

32.在球体顶平面上创建草图1 ，草图轮廓及标注如图22所示。

图22
1 ...67891011121314... 19下一页
