[案例教程]　吊扇装配设计教程

2011-10-27 11:38| 查看: 64112| 评论: 0|来自: 中望3D

摘要: 吊扇装配设计一、创建模型1. 创建一个多对象文件，命名为“My Fan”。2. 在多对象文件内创建一个新零件，命名为“Support Pin”。3. 使用圆柱体命令，圆柱体中心为（0,0,0），半径为3mm，长度为30mm。图14. 退出当前 ...

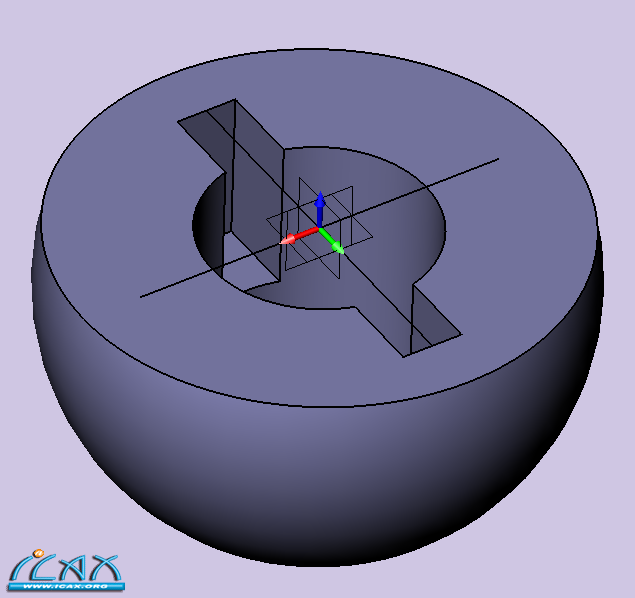

33.使用“拉伸>减运算”命令 ，轮廓选择草图中的一条线段，起始点为0mm，结束点为-15mm，偏移方式为均匀加厚，偏距为3mm。

图23

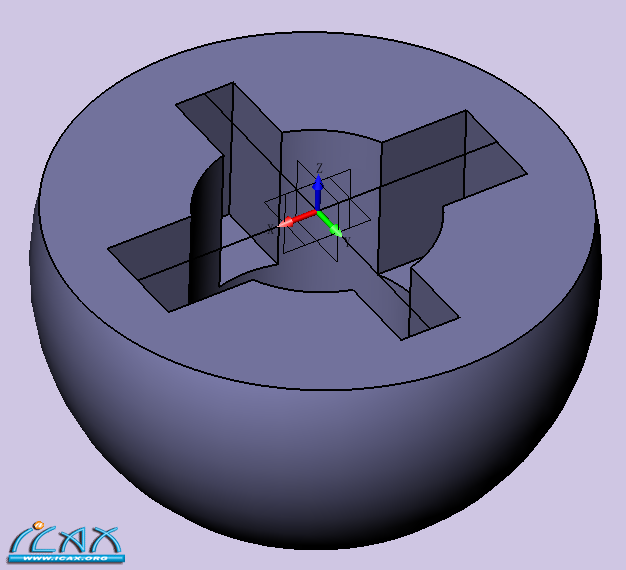

34.使用和步骤33同样的方法，轮廓选择草图的另一条线段，偏距距离为5mm，其余参数和前一步保持一致。

图24

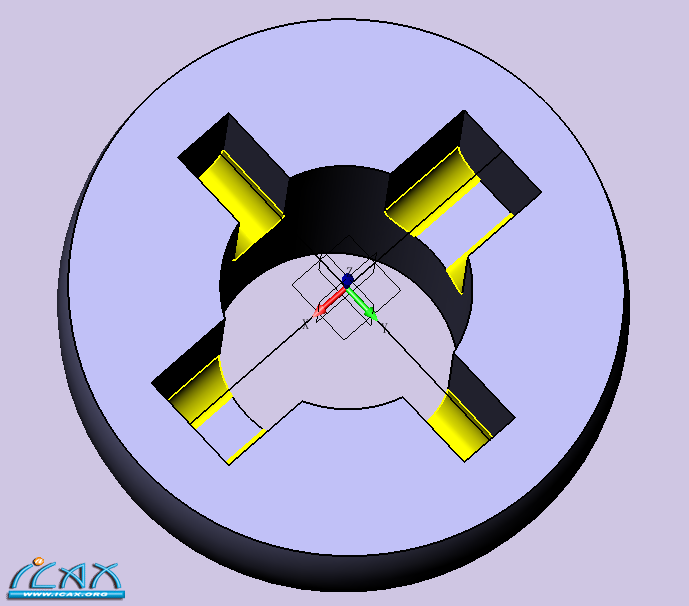

35.在切除面的底部添加圆角特征 ，圆角半径为3mm。

图25
1 ...789101112131415... 19下一页
