[案例教程]　吊扇装配设计教程

2011-10-27 11:38| 查看: 64119| 评论: 0|来自: 中望3D

摘要: 吊扇装配设计一、创建模型1. 创建一个多对象文件，命名为“My Fan”。2. 在多对象文件内创建一个新零件，命名为“Support Pin”。3. 使用圆柱体命令，圆柱体中心为（0,0,0），半径为3mm，长度为30mm。图14. 退出当前 ...

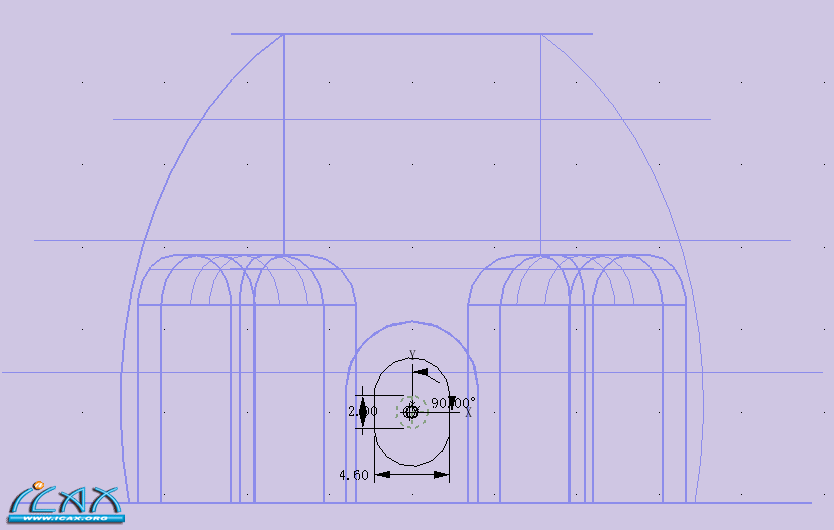

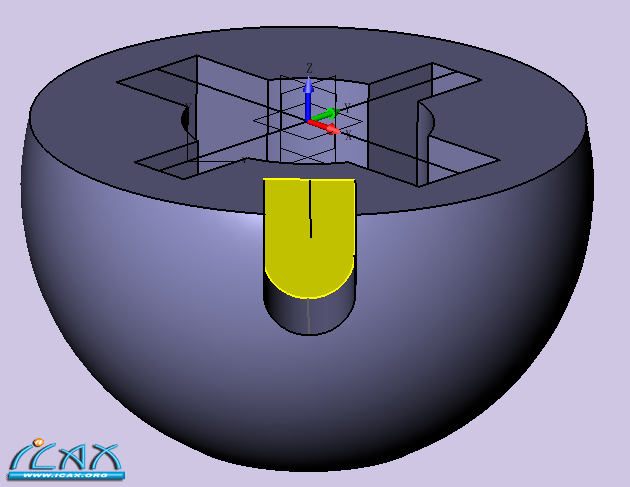

39.在图29中高亮面上创建草图3 ，草图轮廓及标注如图30所示。

图29

图30
40.利用草图3对模型进行拉伸切除 ，起始点为1.7mm，结束点为-6.6mm，结果如图31所示。

图31
1 ...91011121314151617... 19下一页
